Alternativen zu den konventionellen ölgeschmierten Drehschieber Vakuumpumpen
Ölgeschmierte Modelle der U-Series, R5-Serie, V-Serie, SOGEVAC-Serie, and the TRIVAC-Serie können durch die folgenden Typen klassischer ölgeschmierten Drehschieber-Vakuumpumpen ersetzen:
WITTE SERIE
Drehschieber-Vakuumpumpen mit integriertem Ölnebelabscheider, Ölfilter und saugseitigem Rückschlagventil mit Ansaugkorb.
- Luftkühlung
- Hohe Zuverlässigkeit
- Geringere Betriebskosten
- Wasserdampfverträglichkeit
95969
281548
82115
82116
80156
80078
80126
84410
84412
84413
230-240 V working voltage, oil lubricated
| Nr. | m³/h | Volt | Hz | End press. | kW | RPM | dB | Oil | kg |
| 95969 | 10 | 230 | 50 | 20 mbar | 0,37 | 3000 min-1 | 59 | 0.3 l | 24 |
| 281548 | 10 | 400 | 50 | 20 mbar | 0,37 | 3000 min-1 | 59 | 0.3 l | 24 |
| 82115 | 16 | 230 | 50 | 20 mbar | 0,55 | 3000 min-1 | 60 | 0.3 l | 10.3 |
| 82116 | 16 | 400 | 50 | 20 mbar | 0,55 | 3000 min-1 | 60 | 0.3 l | 10.3 |
| 80156 | 21 | 230 | 50 | 20 mbar | 0,75 | 3000 min-1 | 62 | 0.5 l | 22 |
| 80078 | 21 | 400 | 50 | 20 mbar | 0,75 | 3000 min-1 | 62 | 0.5 l | 22 |
230-240 V working voltage, oil lubricated
| Nr. | m³/h | Volt | Hz | End press. | kW | RPM | dB | Oil | kg |
| 80126 | 63 | 400 | 50 | 2 mbar | 1,8 | 1500 min-1 | 64 | 2l | 62 |
| 84410 | 100 | 400 | 50 | 2 mbar | 2,2 | 1500 min-1 | 65 | 2l | 80 |
| 84412 | 160 | 400 | 50 | 2 mbar | 4 | 1500 min-1 | 70 | 3l | 150 |
| 84413 | 250 | 400 | 50 | 2 mbar | 7,5 | 1500 min-1 | 72 | 6,5l | 200 |
Rietchler C-Serie (CL | CLF | CLFE | CLFEH)
CL 15
CL 25
CL 40
CL 60
CLF 16
CLF 26
CLF 41
CLF 61
CLF 81
CLF 101
CLF 141
CLF 181
CLF 251
CLF 351
CLFE 16
CLFE 26
CLFE 41
CLFE 61
CLFE 81
CLFE 101
CLFE 141
CLFE 181
CLFE 251
CLFE 351
CLFEH 141
CLFEH 181
CLFEH 251
CLFEH 341
CLFEH 501
CLFEH 631
CLFEH 1001
MAPRO BV Serie – Ölrezirkulierend
- Gehäuse der Pumpe (Stator und Kopf) aus Gusseisen; Rotor aus Kohlenstoffstahl; Blätter in leicht geschichtetem Material
- Öltank-Separator aus Aluminiumlegierung
- Abdichtung zwischen den statischen Teilen der Pumpe durch O-Ringe; zwischen dem Pumpenkörper und dem Tankabscheider durch Dichtungen
- Wellendichtung durch Lippendichtung in Viton (FKM)
- Nabe zwischen Pumpenkörper und Elektromotor aus Aluminiumlegierung
der angeflanschte Elektromotor ist mit der Nabe verschraubt und der Vakuumpumpenrotor wird durch eine elastische Kupplung zwischen Motorwelle und Pumpenrotorwelle angetrieben.
VORTEILE
- einfache Installation
- einfache und wirtschaftliche Wartung
- niedriger Geräuschpegel
- unveränderbar und hohe Volumeneffizienz
- pulsfreier angesaugter Luftstrom
- keine Vibration
- Eignung für den Einsatz in vielen industriellen Anwendungen
- hohe Wasserdampftoleranz, wenn die Pumpe mit Ballastventil ausgestattet ist
ANWENDUNGEN
- Vakuumverpackungsindustrie
- Lebensmittelverarbeitung
- zentrale Vakuumsysteme
- Vakuumfiltration
- Kunststoffumformung
- Holzindustrie
- Handhabung durch Saugnäpfe
- Abfüllmaschinen
- Verpackungsmaschinen
- Druckmaschinenindustrie
- Pharmaindustrie
ZUBEHÖR
- Inline-Filter
- Vakuummessgeräte und Vakuumschalter
- manuelle und automatische Absperrventile
- Vakuumregelventile
- Schlauchanschlüsse
BV S20
SV S26
BV S40
BV S70
BV S100
BV S200
BV S300
BV M20
BV M26
BV M40
BV M70
BV M100
BV M200
BV M300
| Model | Nominal capacity – m³/h | Ultimate vacuum – mbar abs. | Voltage – V | Motor power – kW | Speed of rotation – rpm | Noise level – dB(A) | Weight – kg | Oil capacity |
| BVS20 | 20 / 24 | 0,5 | 3-ph | 230/400 V (50Hz) – 265/460 V (60Hz) 1-ph | 230 V (50Hz) – 265 V (60 Hz) |
0,75 / 0,90 | 1450 / 1740 | 64 ± 2 / 65 ± 2 | 22 | 0,5 |
| BVM20 | 20 / 24 | 10 | 3-ph | 230/400 V (50Hz) – 265/460 V (60Hz) 1-ph | 230 V (50Hz) – 265 V (60 Hz) |
0,75 / 0,90 | 1450 / 1740 | 64 ± 2 / 65 ± 2 | 22 | 0,5 |
| BVS26 | 26 / 31 | 0,5 | 3-ph | 230/400 V (50Hz) – 265/460 V (60Hz) 1-ph | 230 V (50Hz) – 265 V (60 Hz) |
0,55 / 0,66 | 1450 / 1740 | 67 ± 2 / 68 ± 2 | 24 | 1 |
| BVM26 | 26 / 31 | 10 | 3-ph | 230/400 V (50Hz) – 265/460 V (60Hz) 1-ph | 230 V (50Hz) – 265 V (60 Hz) |
0,55 / 0,66 | 1450 / 1740 | 67 ± 2 / 68 ± 2 | 24 | 1 |
| BVS40 | 40 / 48 | 0,5 | 3-ph | 230/400 V (50Hz) – 265/460 V (60Hz) 1-ph | 230 V (50Hz) – 265 V (60 Hz) |
1,1 / 1,3 | 1450 / 1740 | 68 ± 2 / 69 ± 2 | 40 | 1 |
| BVM40 | 40 / 48 | 10 | 3-ph | 230/400 V (50Hz) – 265/460 V (60Hz) 1-ph | 230 V (50Hz) – 265 V (60 Hz) |
1,1 / 1,3 | 1450 / 1740 | 68 ± 2 / 69 ± 2 | 40 | 1 |
| BVS70 | 70 / 84 | 0,5 | 3-ph | 230/400 V (50 Hz) – 265/460 V (60 Hz) 1-ph | 230 V (50Hz) – 265 V (60Hz) |
1,5 / 1,8 | 1450 / 1740 | 69 ± 2 / 70 ± 2 | 47 | 1 |
| BVM70 | 70 / 84 | 10 | 3-ph | 230/400 V (50 Hz) – 265/460 V (60 Hz) 1-ph | 230 V (50Hz) – 265 V (60Hz) |
1,5 / 1,8 | 1450 / 1740 | 69 ± 2 / 70 ± 2 | 47 | 1 |
| BVS100 | 100 / 120 | 0,5 | 3-ph | 230/400 V (50Hz) | 265/460 V (60Hz) 1-ph | 230 V (50Hz) – 265 V (60Hz) |
2,2 / 2,65 | 1450 / 1740 | 73 ± 2 / 74 ± 2 | 72 | 2,5 |
| BVM100 | 100 / 120 | 10 | 3-ph | 230/400 V (50Hz) | 265/460 V (60Hz) 1-ph | 230 V (50Hz) – 265 V (60Hz) |
2,2 / 2,65 | 1450 / 1740 | 73 ± 2 / 74 ± 2 | 72 | 2,5 |
| BVS200 | 200 / 240 | 0,5 | 3-ph | 400/690 V (50 Hz) 3-ph | 460/795 V (60 Hz) |
5,5 / 6,6 | 1450 / 1740 | 75 ± 2 / 76 ± 2 | 170 | 10 |
| BVM200 | 200 / 240 | 10 | 3-ph | 400/690 V (50 Hz) 3-ph | 460/795 V (60 Hz) |
5,5 / 6,6 | 1450 / 1740 | 75 ± 2 / 76 ± 2 | 170 | 10 |
| BVS300 | 300 / 360 | 0,5 | 3-ph | 400/690 V (50 Hz) 3-ph | 460/795 V (60 Hz) |
7,5 / 9,0 | 1450 / 1740 | 78 ± 2 / 79 ± 2 | 220 | 12 |
| BVM300 | 300 / 360 | 10 | 3-ph | 400/690 V (50 Hz) 3-ph | 460/795 V (60 Hz) |
7,5 / 9,0 | 1450 / 1740 | 78 ± 2 / 79 ± 2 | 220 | 12 |
* 50 Hz / 60 Hz
SCHMALZ EVE-OG Serie
Ölgeschmierte Drehschieber-Vakuumpumpen mit integriertem Ölabscheider, Drehstromversorgung, optional mit zusätzlichem Filter und Motorschutz erhältlich. Kompakte Bauform mit integriertem Lüfter und dauergeschmierten Lagern.
VORTEILE
- Mehrflügelpumpe
- Dauergeschmierte Lager
- Leistungsstarker Lüfter
- Große Auswahl an Modellen mit verschiedenen Ausgängen
EVE-OG 10 C / AC3
EVE-OG 10 C / AC3 F
EVE-OG 16 C / AC3
EVE-OG 16 C / AC3 F
EVE-OG 25 C / AC3
EVE-OG 25 C / AC3 F
EVE-OG 40 C / AC3
EVE-OG 40 C / AC3 F
EVE-OG 63 C / AC3
EVE-OG 63 C / AC3 F
EVE-OG 100 C / AC3
EVE-OG 100 C / AC3 F
EVE-OG 165 C / AC3
EVE-OG 165 C / AC3 F
EVE-OG 255 C / AC3
EVE-OG 255 C / AC3 F
| MODEL | Nominal suction capacity – m³/h | Ultimate pressure – mbar abs. | Voltage | Motor nominal rating – kW | Motor nominal speed – min-1 | Noise level – dB(A) | Oil quantity – l | Weight approx. – kg |
| EVE-OG 10 | 10 | 12 | 0,1 | 230/400 V | 0,37 | 1500 | 1800 | 49 | 52 | 0,4 | 19 |
| EVE-OG 16 | 16 | 19 | 0,1 | 230/400 V | 0,55 | 1500 | 1800 | 53 | 55 | 0,4 | 19 |
| EVE-OG 25 | 25 | 30 | 0,1 | 230/400 V | 1,0 | 1,1 | 1500 | 1800 | 60 | 63 | 1,0 | 36 |
| EVE-OG 40 | 40 | 48 | 0,1 | 230/400±10% 200-240 V 345-420 V |
1,4 | 1,7 | 1500 | 1800 | 63 | 66 | 1,0 | 42 |
| EVE-OG 63 | 63 | 76 | 0,1 | 230/400±10% 200-240 V 345-420 V |
2,0 | 2,4 | 1500 | 1800 | 64 | 67 | 2,0 | 55 |
| EVE-OG 100 | 100 | 120 | 0,1 | 230/400±10% 200-240 V 345-420 V |
2,7 | 3,4 | 1500 | 1800 | 65 | 68 | 2,0 | 73 |
| EVE-OG 165 | 160 | 190 | 0,1 | 200-240 V 345-420 V |
4,0 | 5,5 | 1500 | 1800 | 70 | 72 | 6,5 | 160 |
| EVE-OG 255 | 250 | 300 | 0,1 | 200-240 V 345-420 V |
5,5 | 7,5 | 1500 | 1800 | 72 | 74 | 6,5 | 190 |

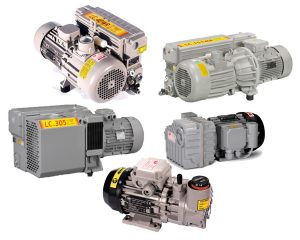

DVP L Serie (LA- / LB- / LC-)
Diese Vakuumpumpen werden verwendet, wenn der Ansaugstrom Feuchtigkeit enthalten kann oder wenn ein besserer Enddruck erforderlich ist. Sie können kontinuierlich innerhalb bestimmter Druckbereiche laufen oder mit zu entleerenden Behältern verbunden sein, deren Volumen für die Pumpendurchflussrate geeignet bemessen ist. Eine Langzeitanwendung bei atmosphärischem Druck wird nicht empfohlen.
Die WR-Version der Pumpe L-Serie hat ein System, das Öl und Wasserkondensat trennt und es ausstößt, wenn die Pumpe gestoppt wird.
LB.2
LB.3
LB.3B
LB.4
LB.5
LB.6
LB.8
LB.25
DVP R und D Serie (DVP DB- / DC- / DKW)
Ölbad-Vakuumpumpen
Hochvakuumpumpen der Serien R und D werden eingesetzt, wenn der absolute Enddruck sehr niedrig ist. Diese Pumpen können kontinuierlich mit geschlossenen Behältern verbunden sein, um entleert zu werden, und können nicht kontinuierlich für eine lange Zeit bei atmosphärischem Druck laufen. Die Abgase dieser Pumpen werden nicht gefiltert, dafür stehen spezielle Rauchgasreiniger zur Verfügung.
DC.4D
DC.8D
DC.16D
DC.16DEX
DKW 4
DKW 6
DKW 7
DB.2D
RD.2D
RC.4M
RC.4MSM
RC.4D
RC.4DSM
RC.8M
RC.8MSM
RC.8D
RC.8DSM
RC.50M
BECKER U Series
Veraltete Modelle der U-Serie
U 10
U 16
U 25
U 40
U 70
U 100
U 3.40
U 2.70
U 2.100
U 2.165
U 2.190
U 2.250
Rietschle VSH / VSW Series
VSH 70
VSH 100
VSH 140
VSH 180
VSH 250
VSH 340
VSH 500
VSH 630
VSH 1000
VSW 70
VSW 100
VSW 140
VSW 180
VSW 250
VSW 340
VSW 500
VSW 630
VSW 1000
| VSH | 140 | 180 | 250 | 340 | 500 | 630 | 100 | ||
| Capacity | m³/h | 50 Hz | 140 | 180 | 250 | 340 | 500 | 630 | 1000 |
| 60 Hz | 168 | 216 | 300 | 408 | 600 | 756 | 1200 | ||
| Ultimate vacuum | mbar (abs.) | 50/60 Hz | 20 | ||||||
| Motor version | 3~ | 50 Hz | 230/400V±10% | 400/690V ± 10% | |||||
| 60 Hz | 220/380V | 380/660V | |||||||
| Motor rating | kW | 50 Hz | 4,0 | 5,5 | 7,5 | 11,0 | 15,0 | 18,5 | 30,0 |
| 60 Hz | 4,8 | 6,5 | 9 | 13,5 | 18,5 | 22,0 | 37,0 | ||
| Current drawn | A | 50 Hz | 15,2/8,8 | 11,5/6,6 | 15,5/8,9 | 21,0/12,1 | 29,0/16,7 | 36,0/20,8 | 58,0/33,5 |
| 60 Hz | 21,0/12,0 | 15,7/9,1 | 20,6/11,9 | on request | |||||
| Speed | min-1 | 50 Hz | 1450 | 950 | |||||
| 60 Hz | 1740 | 1140 | |||||||
| Noise level | dB(A) | 50 Hz | 75 | 76 | 77 | 76 | 79 | 82 | 84 |
| 60 Hz | 76 | 77 | 78 | 77 | 80 | 83 | 85 | ||
| Max. Weight | kg | 220 | 295 | 340 | 585 | 710 | 870 | 1160 | |
| Oil capacity | l | 5 | 6,5 | 7,5 | 12 | 17,5 | 20,5 | 26 | |
| VSW | 140 | 180 | 250 | 340 | 500 | 630 | 100 | ||
| Capacity | m³/h | 50 Hz | 140 | 180 | 250 | 340 | 500 | 630 | 1000 |
| 60 Hz | 168 | 216 | 300 | 408 | 600 | 756 | 1200 | ||
| Ultimate vacuum | mbar (abs.) | 50/60 Hz | 20 | ||||||
| Motor version | 3~ | 50 Hz | 230/400V±10% | 400/690V ± 10% | |||||
| 60 Hz | 220/380V | 380/660V | |||||||
| Motor rating | kW | 50 Hz | 4,0 | 5,5 | 7,5 | 11,0 | 15,0 | 18,5 | 30,0 |
| 60 Hz | 4,8 | 6,5 | 9 | 13,5 | 18,5 | 22,0 | 37,0 | ||
| Current drawn | A | 50 Hz | 15,2/8,8 | 11,5/6,6 | 15,5/8,9 | 21,0/12,1 | 29,0/16,7 | 36,0/20,8 | 58,0/33,5 |
| 60 Hz | 21,0/12,0 | 15,7/9,1 | 20,6/11,9 | on request | |||||
| Speed | min-1 | 50 Hz | 1450 | 950 | |||||
| 60 Hz | 1740 | 1140 | |||||||
| Noise level | dB(A) | 50 Hz | 75 | 76 | 77 | 76 | 79 | 82 | 84 |
| 60 Hz | 76 | 77 | 78 | 77 | 80 | 83 | 85 | ||
| Cooling water consumption | l/h | 200 | 250 | ||||||
| Max. Weight | kg | 280 | 305 | 355 | 650 | 710 | 885 | 1225 | |
| Oil capacity | l | 6,5 | 7,5 | 8,5 | 15 | 21,5 | 22,5 | 27 | |
FEZER VL- / VP- / VPF-Serie
VL 10
VL 25
VL 40
VL 80
VL 100
VP 010.1
VP 016.1
VP 025.3EURO
VP 040.3EURO
VP 040.3MULTI
VP 063.3EURO
VP 0100.3EURO
VP 0100.3MULTI
VP 0160.3EURO
VP 0160.3MULTI
VP 0250.3EURO
VP 0250.3MULTI
VPF 25
VPF 40
VPF 70
VPF 100
VPF 140
VPF 2.80
VPF 2.100
