MERLIN ME 3048 D
Auslaufmodell Dieses Modell gehört nicht mehr zum aktuellen Programm des Herstellers.
Die Busch MERLIN ME 3048 D ist eine trockenlaufende, luftgekühlte Klauen-Druck-Vakuumpumpe für die Druckindustrie mit zwei Vakuumstufen und einer Druckstufe, 80 m³/h Betriebsluftmenge (Ausführung mit 5,5 kW: 140 m³/h) und 0,6 bar Betriebsvakuum. Das Modell gehört nicht mehr zum aktuellen Busch-Programm. Für vorhandene Pumpen unterstützt Sie Ehrler & Beck mit Service und bei der Auswahl eines aktuellen Modells.
Anfrage zu diesem Produkt Weiterlesen
- Saugvermögen 80 m³/h 50 Hz
- Enddruck 400 mbar
- Motornennleistung 3 kW 50 Hz 3,6 kW 60 Hz
Busch MERLIN ME 3048 D – Auslaufmodell
Die MERLIN ME 3048 D gehört nicht mehr zum aktuellen Busch-Programm; einen Nachfolger weist Busch in seinen aktuellen Unterlagen nicht aus. Die MERLIN ist eine berührungsfrei arbeitende Klauenpumpe, die Vakuum und Überdruck in getrennten, ölfreien Verdichtungsräumen erzeugt. Busch bot sie als Druck-Vakuumpumpe für die Druckindustrie an und hob ihre Unempfindlichkeit gegen Papierstaub hervor. Die Pumpe ist luftgekühlt; Kühlschlangen kühlen die Blasluft. Laut Busch-Datenblatt gab es die ME 3048 D in zwei Ausführungen: mit 3 kW (50 Hz) bzw. 3,6 kW (60 Hz) und 80 m³/h Betriebsluftmenge sowie mit 5,5 kW und 140 m³/h. Das Betriebsvakuum liegt in der ersten Stufe bei 0,6 bar und in der zweiten Stufe bei 0,5 bar Unterdruck, das entspricht rund 400 mbar bzw. 500 mbar absolut; der Betriebsüberdruck beträgt 0,7 bar, bei der Ausführung mit 5,5 kW 0,8 bar. Die Motornenndrehzahl beträgt 1500 min⁻¹ bei 50 Hz und 1800 min⁻¹ bei 60 Hz, bei der Ausführung mit 5,5 kW 2400 min⁻¹. Der Schalldruckpegel (DIN 45635) liegt bei 74 dB(A) bei 50 Hz und 77 dB(A) bei 60 Hz, bei der Ausführung mit 5,5 kW bei 82 dB(A). Der Busch-Prospekt für Nordamerika (07/2011) nennt ein Gewicht von ca. 397 lbs (rund 180 kg) bzw. ca. 418 lbs (rund 190 kg). Laut Maßbild ist die Pumpe 1125 mm lang, 406 mm breit und 360 mm hoch. Bestellnummern hat Busch für die Pumpe nicht veröffentlicht; maßgeblich ist die Typenbezeichnung.| Saugvermögen 50Hz | 80 |
|---|---|
| Enddruck | 400 |
| Motornennleistung 50Hz | 3 |
| Motornennleistung 60Hz | 3,6 |
| Gewicht | 190 |
| Länge | 112,5 |
| Breite | 40,6 |
| Höhe | 36 |
| Schallpegel | 74 dB(A) |
| Kühlungsart | Luftkühlung |
| Öltyp | Ölfrei |
Zusätzliche technische Daten
| Technische Daten | Wert |
|---|---|
| Ausführung 3 kW (50 Hz) / 3,6 kW (60 Hz) | Betriebsluftmenge 80 m³/h, Betriebsvakuum −0,6 bar (Stufe 1) und −0,5 bar (Stufe 2), Betriebsüberdruck 0,7 bar(g), 1500 / 1800 min⁻¹, 74 / 77 dB(A) |
| Ausführung 5,5 kW | Betriebsluftmenge 140 m³/h, Betriebsvakuum −0,6 bar (Stufe 1) und −0,5 bar (Stufe 2), Betriebsüberdruck 0,8 bar(g), 2400 min⁻¹, 82 dB(A) |
| Abweichende Angaben im Prospekt für Nordamerika (Ausführung 5,5 kW) | Überdruck max. 10 psig (rund 0,7 bar), 80 dB(A) |
| Enddruck (absolut) | rund 400 mbar (0,6 bar Unterdruck bei 1 bar Umgebungsdruck) |
| Gewicht | ca. 180 kg, Ausführung 5,5 kW ca. 190 kg |

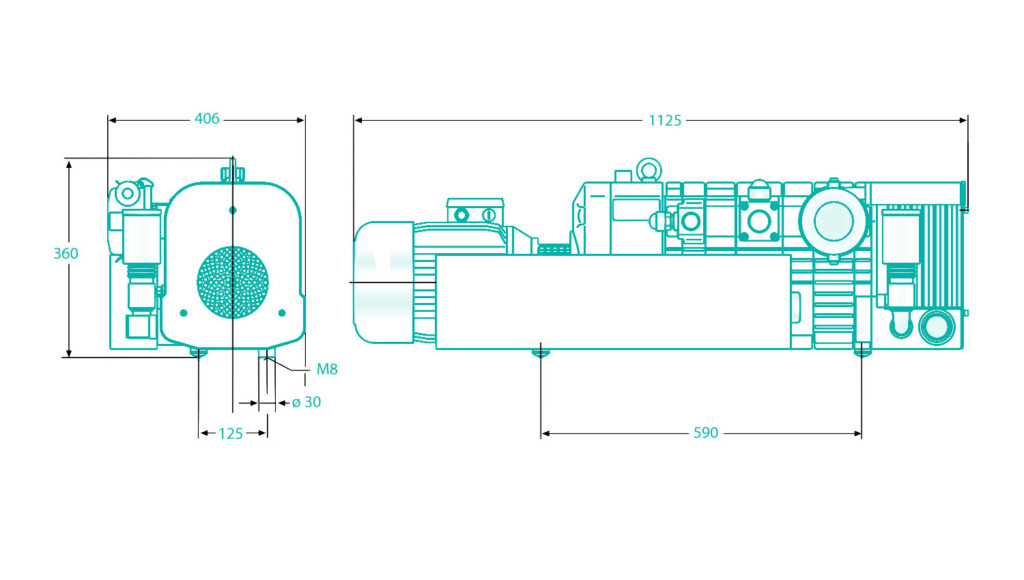

| Länge × Breite × Höhe laut Maßbild | 1125 × 406 × 360 mm |
| Kühlung | Luft |
| Verdichtung | trocken, ölfrei, berührungsfrei |
| Datenquelle | Busch-Datenblatt „Merlin ME 2048/3048 D“ (Werte der früheren Produktseite von Ehrler & Beck); Gewichte: Busch-Prospekt für Nordamerika 07/2011, umgerechnet |
