C-DLR ZEPHYR SERIE (Elmo Rietschle)
Die Klauenrotoren besitzen eine optimierte, hoch präzise Kontur und wälzen, synchronisiert über ein Präzisionsgetriebe, berührungslos gegeneinander ab. Dabei erfolgt die Verdichtung trocken und verschleißfrei. Verdichter Raum und Getriebe sind durch spezielle Dichtungen voneinander getrennt. Die Klauenrotoren steuern die Zu- und Abführung des angesaugten Mediums durch Öffnen und Schließen des Ansaug- beziehungsweise Auslasskanals. Verschleißanfällige Ventile sind dadurch nicht erforderlich.
VORTEILE AUF EINEN BLICK
- Hoher Wirkungsgrad
- Trockene, berührungslose Verdichtung
- Betriebssicher und belastbar
- Kühlluft gezielt abführbar
- Stabile Verkleidung
- Mit integriertem Frequenzumrichter lieferbar
- Niedriges Geräuschniveau
- Patentierte Dreiflügelrotoren
- Druck und Vakuum kombiniert in einer Stufe
- ATEX konforme Ausführungen erhältlich
Volumenströme von 60 bis 600 m³/h, max. Überdruck im Dauerbetrieb bis 2,2 bar. Hocheffizient, trocken und berührungslos verdichtend. Stabiler Verlauf der Kennlinie über den gesamten Druckbereich. Integrierte Luftkühlung ohne zusätzliche Medien. Kann mit Frequenzumrichter betrieben werden. ATEX konforme Ausführungen erhältlich. Geringer Wartungsaufwand bei vielfältigen Einsatzmöglichkeiten.
Seite 1 von 1

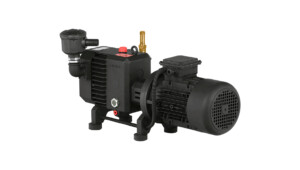

C-DLR 60 Klauen-Verdichter
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Volumenstrom | 56 m³/h | 68 m³/h |
| Überdruck | 1,8 bar | 2,0 bar |
| Motorleistung | 3,0 kW | 3,6 kW |
C-DLR 100 Klauen-Verdichter
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Volumenstrom | 100 m³/h | 120 m³/h |
| Überdruck | 0,8 – 2,0 bar | 1,0 – 2,2 bar |
| Motorleistung | 3,0 – 5,5 kW | 4,8 – 6,5 kW |
C-DLR 150 Klauen-Verdichter
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Volumenstrom | 142 m³/h | 170 m³/h |
| Überdruck | 1,0 – 1,9 bar | 1,0 – 1,8 bar |
| Motorleistung | 5,5 – 7,5 kW | 9,0 kW |
C-DLR 250 Klauen-Verdichter
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Volumenstrom | 235 m³/h | 282 m³/h |
| Überdruck | 1,0 – 2,0 bar | 0,8 – 2,2 bar |
| Motorleistung | 7,5 – 11,0 kW | 9,0 – 18,0 kW |

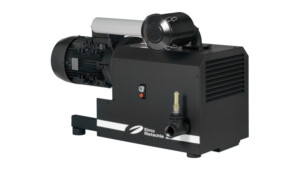

C-DLR 301 Klauen-Verdichter
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Volumenstrom | 270 m³/h | 320 m³/h |
| Überdruck | 2,0 bar | 1,8 bar |
| Motorleistung | 15 kW | 18 kW |

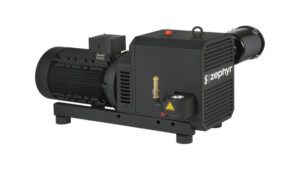

C-DLR 300 Klauen-Verdichter
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Volumenstrom | 300 m³/h | 360 m³/h |
| Überdruck | 0,6 – 2,2 bar | 1,2 – 2,2 bar |
| Motorleistung | 7,5 – 15 kW | 9,0 – 18,0 kW |
C-DLR 400 Klauen-Verdichter
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Volumenstrom | 385 m³/h | 462 m³/h |
| Überdruck | 0,8 – 2,0 bar | 0,6 – 2,0 bar |
| Motorleistung | 11 – 22 kW | 13 – 26 kW |

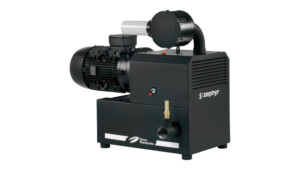

C-DLR 401 Klauen-Verdichter
| Bezeichnung | Wert |
| Frequenz | 50 Hz |
| Volumenstrom | 400 m³/h |
| Überdruck | 1,8 bar |
| Motorleistung | 22 kW |

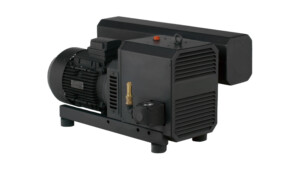

C-DLR 500 Klauen-Verdichter
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Volumenstrom | 500 m³/h | 600 m³/h |
| Überdruck | 0,8 – 2,0 bar | 0,6 – 2,0 bar |
| Motorleistung | 15 – 30 kW | 18 – 36 kW |
C-DLR 501 Klauen-Verdichter
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Volumenstrom | 500 m³/h | 600 m³/h |
| Überdruck | 2,0 bar | 2,0 bar |
| Motorleistung | 30 kW | 36 kW |
