SD -/ SE-Serie (ELEKTROR)
Laufrad und Seitenkanal bilden gegenüberliegend angeordnet einen ringförmigen Arbeitsraum, der zwischen Ansaug un Ausblasstutzen unterbrochen ist. Bei Drehung des Laufrades erfolgt ein radialer Druckaufbau in den Schaufelzellen, welcher eine unterschiedliche Druckverteilung zwischen Kanal und Laufrad bewirkt, so dass eine Umlaufströmung zwischen Kanal und Schaufelzellen entsteht. Durch den Schaufeldruck erfolgt in Drehrichtung eine weitere Beschleunigung, so dass sich ein shraubenförmiger Durchsatz durch den Verdichter einstellt und einen hohen Druckaufbau bewirkt.
Vorteile
- Berührungsfrei laufende Druck und Vakuumerzeuger
- Geräuschgedämpft
- Wartungsfrei
- Kompakt
- Absolut ölfrei
AUFBAU
Elektror-Seitenkanalverdichter werden mit Kurzschlussläufermotoren direkt angetrieben. Des Weiteren steht eine Baureihe ohne Motor zur Verfügung, bei welcher ein Fremdantrieb über Keilriemen oder andere Antriebselemente erfolgen kann.
ZUBEHÖR
Vielseitiges Zubehör erlaubt einen sinnvollen, zweckmäßigen Einbau von Elektror-Seitenkanalverdichtern. Sonderabmessungen von Stutzen, Flanschen etc. sowie andere Ausführungsvarianten sind auf Wunsch nach Rücksprache lieferbar.
SD 7 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 7,0 m³/h | 8,5 m³/h |
| Volumenstrom – Vakuumversion | 220 mbar | 200 mbar |
| Volumenstrom – Druckversion | 220 mar | 200 mbar |
SD 6 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 4,6 m³/h | 5,6 m³/h |
| Volumenstrom – Vakuumversion | 230 mbar | 260 mbar |
| Volumenstrom – Druckversion | 300 mar | 300 mbar |
SD 72 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 7,0 m³/h | 8,5 m³/h |
| Volumenstrom – Vakuumversion | 280 mbar | 300 mbar |
| Volumenstrom – Druckversion | 350 mbar | 370 mbar |
SD 820 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 8,5 m³/h | 10,2 m³/h |
| Volumenstrom – Vakuumversion | 320 mbar | 320 mbar |
| Volumenstrom – Druckversion | 420 mbar | 420 mbar |
SD 800 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 8,5 m³/h | 10,2 m³/h |
| Volumenstrom – Vakuumversion | 320 mbar | 320 mbar |
| Volumenstrom – Druckversion | 375 mbar | 350 mbar |
SD 740 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 6,8 m³/h | 8,1 m³/h |
| Volumenstrom – Vakuumversion | 300 mbar | 300 mbar |
| Volumenstrom – Druckversion | 400 mbar | 350 mbar |
SD 600 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 4,3 m³/h | 5,2 m³/h |
| Volumenstrom – Vakuumversion | 270 mbar | 210 mbar |
| Volumenstrom – Druckversion | 300 mbar | 225 mbar |
SD 540 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 3,5 m³/h | 4,2 m³/h |
| Volumenstrom – Vakuumversion | 290 mbar | 300 mbar |
| Volumenstrom – Druckversion | 380 mbar | 380 mbar |
SD 420 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 2,8 m³/h | 3,2 m³/h |
| Volumenstrom – Vakuumversion | 260 mbar | 280 mbar |
| Volumenstrom – Druckversion | 340 mbar | 360 mbar |

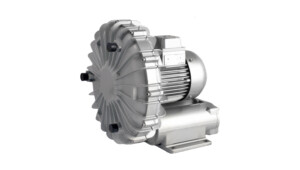

SD 400 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 2,8 m³/h | 3,2 m³/h |
| Volumenstrom – Vakuumversion | 260 mbar | 280 mbar |
| Volumenstrom – Druckversion | 280 mbar | 310 mbar |
SD 92 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 14,2 m³/h | 17,0 m³/h |
| Volumenstrom – Vakuumversion | 280 mbar | 280 mbar |
| Volumenstrom – Druckversion | 350 mbar | 350 mbar |
SD 9 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 14,2 m³/h | 17,0 m³/h |
| Volumenstrom – Vakuumversion | 260 mbar | 280 mbar |
| Volumenstrom – Druckversion | 285 mbar | 280 mbar |
SD 90 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 14,2 m³/h | 17,0 m³/h |
| Volumenstrom – Vakuumversion | 190 mbar | 180 mbar |
| Volumenstrom – Druckversion | 170 mbar | 160 mbar |
SD 82 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 8,9 m³/h | 10,5 m³/h |
| Volumenstrom – Vakuumversion | 280 mbar | 300 mbar |
| Volumenstrom – Druckversion | 380 mbar | 440 mbar |
SD 80 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 8,9 m³/h | 10,5 m³/h |
| Volumenstrom – Vakuumversion | 280 mbar | 300 mbar |
| Volumenstrom – Druckversion | 330 mbar | 300 mbar |
SD 8 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 8,9 m³/h | 10,5 m³/h |
| Volumenstrom – Vakuumversion | 280 mbar | 300 mbar |
| Volumenstrom – Druckversion | 370 mbar | 300 mbar |
SD 42, SE 42 Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 2,8 m³/h | 3,4 m³/h |
| Volumenstrom – Vakuumversion | 220 mbar | 250 mbar |
| Volumenstrom – Druckversion | 220 mbar | 330 mbar |
SE 4n Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 2,8 m³/h | 3,1 m³/h |
| Volumenstrom – Vakuumversion | 180 mbar | 240 mbar |
| Volumenstrom – Druckversion | 180 mbar | 240 mbar |
SD 4n M Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 2,6 m³/h | 3,1 m³/h |
| Volumenstrom – Vakuumversion | 180 mbar | 240 mbar |
| Volumenstrom – Druckversion | 225 mbar | 240 mbar |

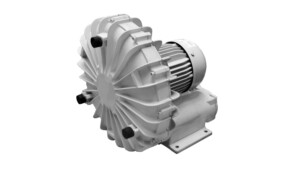

SD 24 M Gebläse
| Bezeichnung | Wert | |
| Frequnez | 50 Hz | 60 Hz |
| Volumenstrom | 2,1 m³/h | 2,4 m³/h |
| Volumenstrom – Vakuumversion | 67 mbar | 72 mbar |
| Volumenstrom – Druckversion | 70 mbar | 72 mbar |
