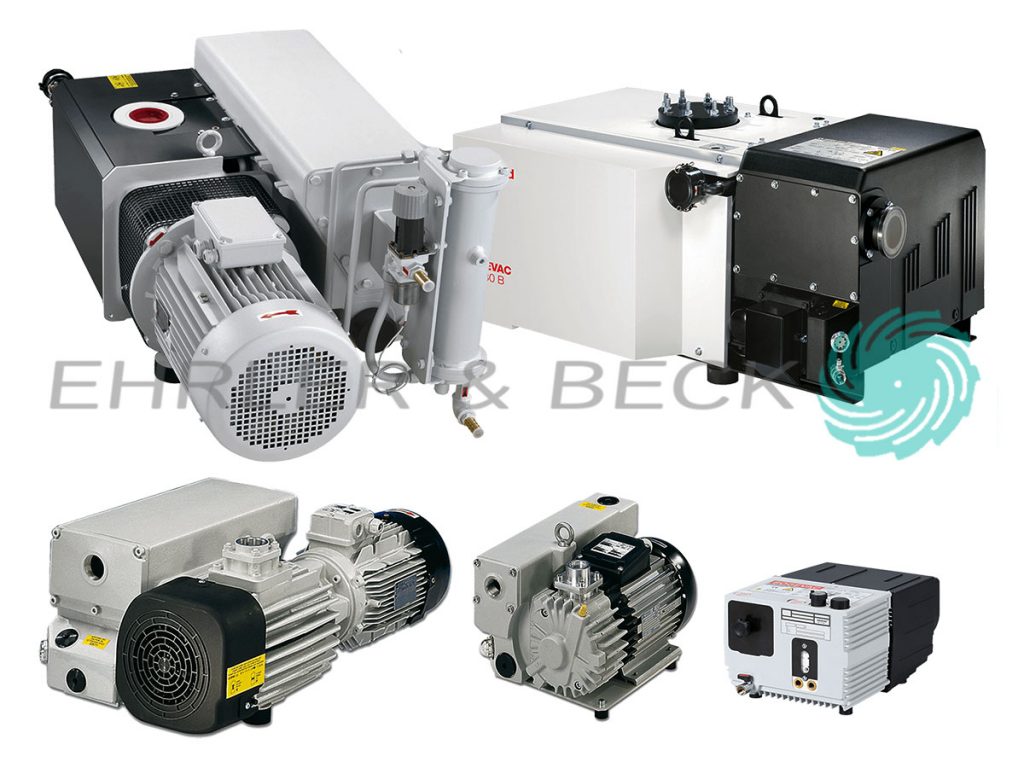

Ölgeschmierte Drehschieber-Vakuumpumpen

SOGEVAC-Serie von Leybold

Die SOGEVAC-Serie von Leybold umfasst bewährte Drehschieber-Vakuumpumpen für die Erzeugung von Grob- und Mittelvakuum.

23 Modelle ansehenAnfrage stellen

  • 23Modelle
  • 9,5–755m³/h Saugvermögen bei 50 Hz
  • 0,05mbar niedrigster Enddruck
  • 0,55–18,5kW Motornennleistung bei 50 Hz
SOGEVAC-Serie von Leybold

Produktübersicht

Produkte der SOGEVAC-Serie von Leybold

Mit den Filtern links grenzen Sie die Modelle nach ihren Kennwerten ein. Jede Zeile führt zum Modell mit technischen Daten und Varianten.

SOGEVAC SV 10 BSaugvermögen 9,5 m³/h 50 Hz11,5 m³/h 60 HzEnddruck 1,5 mbarMotornennleistung 0,55 kW 50 Hz0,75 kW 60 HzVarianten 3
SOGEVAC SV 16 DSaugvermögen 14,5 m³/h 50 Hz17 m³/h 60 HzEnddruck 0,5 mbarMotornennleistung 0,75 kW 50 Hz0,9 kW 60 HzVarianten 13
SOGEVAC SV 16 DISaugvermögen 14,5 m³/h 50 Hz17 m³/h 60 HzEnddruck 0,1 mbarMotornennleistung 0,75 kW 50 Hz0,9 kW 60 HzVarianten 4
SOGEVAC SV 16 BSaugvermögen 15 m³/h 50 Hz17 m³/h 60 HzEnddruck 1 mbarMotornennleistung 0,55 kW 50 Hz0,75 kW 60 HzVarianten 7
SOGEVAC SV 25 BSaugvermögen 22,5 m³/h 50 Hz25 m³/h 60 HzEnddruck 0,5 mbarMotornennleistung 0,9 kW 50 Hz1,1 kW 60 HzVarianten 12
SOGEVAC SV 25 DSaugvermögen 22,5 m³/h 50 Hz25,5 m³/h 60 HzEnddruck 0,5 mbarMotornennleistung 0,75 kW 50 Hz0,9 kW 60 HzVarianten 15
SOGEVAC SV 28 BISaugvermögen 23 m³/h 50 Hz27 m³/h 60 HzEnddruck 0,05 mbarMotornennleistung 0,55 – 0,75 kW 50 Hz0,66 – 1,1 kW 60 HzVarianten 2
SOGEVAC SV 40 BI FCSaugvermögen 36 m³/h 50 Hz36 m³/h 60 HzEnddruck 0,2 mbarMotornennleistung 1,5 kW 50 Hz1,5 kW 60 HzVarianten 3
SOGEVAC SV 55 BI²Saugvermögen 36 m³/h 50 Hz36 m³/h 60 HzEnddruck 0,2 mbarMotornennleistung Varianten 4
SOGEVAC SV 40 BSaugvermögen 38,5 m³/h 50 Hz47 m³/h 60 HzEnddruck 0,5 mbarMotornennleistung 1,1 kW 50 Hz1,5 kW 60 HzVarianten 25
SOGEVAC SV 40 BISaugvermögen 40 m³/h 50 Hz48 m³/h 60 HzEnddruck 0,05 mbarMotornennleistung 1,1 – 1,3 kW 50 Hz1,3 – 1,6 kW 60 HzVarianten 3
SOGEVAC SV 65 BI FCSaugvermögen 50 m³/h 50 Hz50 m³/h 60 HzEnddruck 0,2 mbarMotornennleistung 1,5 kW 50 Hz1,5 kW 60 HzVarianten 2
SOGEVAC SV 70 BI²Saugvermögen 50 m³/h 50 Hz50 m³/h 60 HzEnddruck 0,2 mbarMotornennleistung Varianten 2
SOGEVAC SV 65 BSaugvermögen 54 m³/h 50 Hz64 m³/h 60 HzEnddruck 0,5 mbarMotornennleistung 1,5 kW 50 Hz1,8 kW 60 HzVarianten 22
SOGEVAC SV 100 BSaugvermögen 87,5 m³/h 50 Hz105 m³/h 60 HzEnddruck 0,5 mbarMotornennleistung 2,2 kW 50 Hz3,5 kW 60 HzVarianten 31
SOGEVAC SV 120 BI FCSaugvermögen 90 – 100 m³/h 50 Hz90 – 100 m³/h 60 HzEnddruck 0,2 mbarMotornennleistung 2,2 kW 50 Hz2,2 kW 60 HzVarianten 2
SOGEVAC SV 120 BSaugvermögen 110 m³/h 50 Hz122 m³/h 60 HzEnddruck 0,5 mbarMotornennleistung 2,4 kW 50 Hz3,2 kW 60 HzVarianten 12
SOGEVAC SV 220 BSaugvermögen 180 m³/h 50 Hz220 m³/h 60 HzEnddruck 0,08 mbarMotornennleistung 4,5 kW 50 Hz4,8 kW 60 HzVarianten 8
SOGEVAC SV 300 BSaugvermögen 240 m³/h 50 Hz290 m³/h 60 HzEnddruck 0,08 mbarMotornennleistung 5,5 kW 50 Hz6,3 kW 60 HzVarianten 45
SOGEVAC SV 320 BSaugvermögen 284 m³/h 50 Hz330 m³/h 60 HzEnddruck 0,08 mbarMotornennleistung 7,5 kW 50 Hz7,5 kW 60 HzVarianten 6
SOGEVAC SV 570 BSaugvermögen 470 m³/h 50 HzEnddruck 0,08 mbarMotornennleistung 11 kW 50 Hz11 – 13,2 kW 60 HzVarianten 6
SOGEVAC SV 630 BSaugvermögen 640 m³/h 50 Hz755 m³/h 60 HzEnddruck 0,08 mbarMotornennleistung 15 kW 50 Hz18,5 kW 60 HzVarianten 34
SOGEVAC SV 750 BSaugvermögen 755 m³/h 50 HzEnddruck 0,08 mbarMotornennleistung 18,5 kW 50 HzVarianten 15

Modelle, die Leybold nicht mehr im aktuellen Programm führt, finden Sie unter Auslaufmodelle der SOGEVAC Serie.

Über die Serie

Merkmale und Vorteile der SOGEVAC-Serie

Die Serie im Überblick

Mit einem breiten Saugvermögensbereich von 10 bis 1200 m³/h bietet die Serie passende Lösungen für unterschiedlichste industrielle Anwendungen.

Die Pumpen eignen sich für den Dauerbetrieb von Atmosphärendruck bis zum Enddruck und überzeugen durch hohes Saugvermögen, niedrige Geräusch- und Vibrationswerte sowie eine effiziente Luftkühlung. Ein integrierter Abluftfilter mit 99,9 % Wirkungsgrad reduziert den Ölaustrag und sorgt für weitgehend ölfreie Abluft.

SOGEVAC-Pumpen können sowohl als eigenständige Vorpumpen als auch in Kombination mit Roots- oder Hochvakuumpumpen eingesetzt werden.

Mit der SOGEVAC-Serie bietet Leybold eine bewährte Baureihe ölgedichteter Drehschieber-Vakuumpumpen, die für zuverlässige Vakuumleistung, hohe Betriebssicherheit und langlebigen Betrieb entwickelt wurde. Die robuste Konstruktion, das einstufige Pumpenprinzip und die vielseitigen Ausführungen ermöglichen einen zuverlässigen Einsatz in Industrie, Forschung und Labor. Dank servicefreundlicher Konstruktion, effizienter Ölabscheidung und bewährter Technologie bietet die SOGEVAC-Serie eine wirtschaftliche Lösung für zahlreiche industrielle und wissenschaftliche Vakuumanwendungen.

Hohe Leistung und Zuverlässigkeit

Die SOGEVAC-Serie von Leybold bietet eine zuverlässige Vakuumerzeugung mit hohen Saugvermögen und ermöglicht einen kontinuierlichen Betrieb über einen breiten Druckbereich. Das bewährte ölgedichtete Drehschieberprinzip sorgt für eine stabile Leistung und hohe Betriebssicherheit.

Kompakt und Geräuscharm

Die kompakte Bauweise und die geringe Stellfläche ermöglichen eine einfache Integration in bestehende Anlagen und Vakuumsysteme. Optimierte Schmierkreisläufe, Fertigungstoleranzen und Antriebskonzepte tragen gleichzeitig zu einem niedrigen Geräusch- und Vibrationsniveau bei.

Wartungsfreundlich und Vielseitig

Integrierte Funktionen wie Gasballast, Ölabscheidung und Rücksaugschutz erleichtern den Betrieb und unterstützen eine zuverlässige Prozessführung. Die SOGEVAC-Serie kann zudem mit verschiedenen Ölen, Gasballast-Ausführungen und weiteren Optionen an unterschiedliche Anwendungen angepasst werden.

Arbeitsprinzip

Die SOGEVAC-Serie von Leybold arbeitet nach dem bewährten Prinzip der einstufigen, ölgedichteten Drehschieber-Vakuumtechnik. Ein exzentrisch angeordneter Rotor mit Drehschiebern rotiert innerhalb des Pumpengehäuses und erzeugt dabei kontinuierlich wechselnde Arbeitskammern. Die angesaugte Luft wird durch die Volumenänderung der Arbeitskammern verdichtet und anschließend über den Auslass ausgestoßen.

Das Pumpenöl übernimmt wichtige Funktionen für Schmierung, Abdichtung und Wärmeabfuhr und unterstützt dadurch einen zuverlässigen und effizienten Pumpenbetrieb. Ein integriertes Ölabscheidesystem reduziert den Ölaustrag und trägt zu einem sauberen Betrieb bei. Je nach Ausführung können Funktionen wie Gasballast und unterschiedliche Ölvarianten für verschiedene Prozessanforderungen verfügbar sein.

Die robuste Konstruktion, die zuverlässige Vakuumleistung und die große Auswahl an Leistungsgrößen machen die SOGEVAC-Serie zu einer vielseitigen Lösung für zahlreiche industrielle, wissenschaftliche und labortechnische Anwendungen. Die Pumpen eignen sich sowohl für allgemeine Vakuumprozesse als auch für Anwendungen, bei denen eine zuverlässige und kontinuierliche Vakuumerzeugung erforderlich ist.

Das Funktionsprinzip zeigt die Technologieseite mit einer interaktiven Zeichnung: Ölgeschmierte Drehschieber-Vakuumpumpen.

Standard-Betriebsbedingungen und -Leistungen

  • Umgebungstemperatur: 12 bis 40 °C
  • Maximal zulässiger Betriebsdruck: bis 1.000 mbar absolut am Einlass, je nach Modell und Betriebsart
  • Für ölgedichtete Vakuumanwendungen konzipiert

Häufige Fragen

Fragen zur SOGEVAC-Serie von Leybold

Welche Modelle umfasst die SOGEVAC-Serie von Leybold?
Der Katalog von Ehrler & Beck führt 23 Modelle der Serie. Die Produktübersicht nennt jedes Modell mit seinen Kennwerten und der Zahl seiner Varianten; die Modellseite zeigt die technischen Daten.
Welches Saugvermögen deckt die Serie ab?
Die Modelle decken bei 50 Hz ein Saugvermögen von 9,5 bis 755 m³/h ab. Die Angabe stammt aus den Produktdaten der einzelnen Modelle; Werte für 60 Hz stehen, soweit vorhanden, in der Produktübersicht.
Welchen Enddruck erreichen die Modelle der Serie?
Je nach Modell liegt der Enddruck zwischen 0,05 und 1,5 mbar. Maßgeblich sind die Angaben auf der Seite des jeweiligen Modells.
Wie funktioniert die Technik der Serie?
Die Serie gehört zum Bereich ölgeschmierte Drehschieber-Vakuumpumpen. Die Technologieseite erklärt das Funktionsprinzip mit einer interaktiven Zeichnung und nennt alle Serien dieser Technik.
Liefert Ehrler & Beck Ersatzteile und Service für die SOGEVAC-Serie von Leybold?
Ja. Ehrler & Beck liefert die Modelle der Serie sowie Ersatzteile und Zubehör und übernimmt Wartung und Reparatur. Für ein Angebot genügt eine Anfrage mit Modell oder Teilenummer.

Welches Modell passt zu Ihrem Prozess?

Nennen Sie uns das geförderte Gas, den Arbeitsdruck und die benötigte Fördermenge – wir beraten Sie zu Auswahl, Ersatzteilen und Service.
