ZRK – Rückschlagventil
Original Rückschlagventile von Elmo Rietschle – ein Gardner Denver Produkt
Rückschlagventil zur Verhinderung einer Rückströmung bei Stillstand der Vakuumpumpe oder des Verdichters.

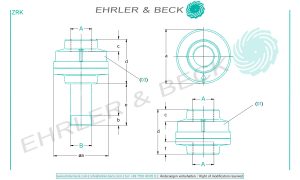

| ZRK | ∅a | b | c | d | e | f |
| 6 | 26 | 7 | 34 | 34 | 18 | 10 |
| 10 | 64 | 10 | 54 | 54 | 50 | 14 |
| 12 | 38 | 10 | 50 | 50 | 50 | 16 |
| 13 | 64 | 13 | 54 | 54 | 67 | 14 |
| 20 | 84 | 15 | 73 | 73 | 65 | 20 |
| 25 | 84 | 17 | 73 | 73 | 83 | 20 |
| 32 | 106 | 19 | 87 | 87 | 81 | 22 |
| 40 | 106 | 19 | 87 | 87 | 81 | 22 |
| 50 | 130 | 24 | 116 | 116 | 76 | 28 |
| 65 | 180 | 27 | 154 | 154 | 73 | 39 |
| 80 | 180 | 30 | 154 | 154 | 70 | 39 |
| 100 | 200 | 36 | 185 | 185 | 59 | 45 |
| ZRK | Normal-Ausführung ohne Anbauteile | Ausführung mit Rohrdoppelnippel | ||
|---|---|---|---|---|
| A | B | (00) | (03) | |
| 6 | G ¹/8 | R ¹/8 | 201678 | 204046 |
| 10 | G ³/8 | R ³/8 | 209807 | 204047 |
| 12 | G ³/8 | R ³/8 | 201679 | 204048 |
| 13 | G ½ | G ½ | 209808 | 204049 |
| 20 | G ¾ | G ¾ | 209809 | 204050 |
| 25 | G 1 | R 1 | 209810 | 204051 |
| 32 | G 1¼ | R 1¼ | 209811 | 204052 |
| 40 | G 1½ | R 1½ | 209812 | 204053 |
| 50 | G 2 | R 2 | 209813 | 204054 |
| 65 | G 2½ | R 2½ | 209814 | 204055 |
| 80 | G 3 | R 3 | 209815 | 204056 |
| 100 | G 4 | R 4 | 204889 | 205511 |
