SOGEVAC SV 470 BF 3Ph 230/400 V 50 Hz und 460 V 60 Hz; Europa-Motor

Name: SOGEVAC SV 470 BF 3Ph 230/400 V 50 Hz und 460 V 60 Hz; Europa-Motor
Brand: Leybold
SKU: 960757V

Teilenummer: 960757V Serie: SOGEVAC Serie Hersteller: Leybold Technologie: Ölgeschmierte Drehschieber-Vakuumpumpen

Auslaufmodell Dieses Modell gehört nicht mehr zum aktuellen Programm des Herstellers.

Aktuelle Alternative: SOGEVAC SV 630 B

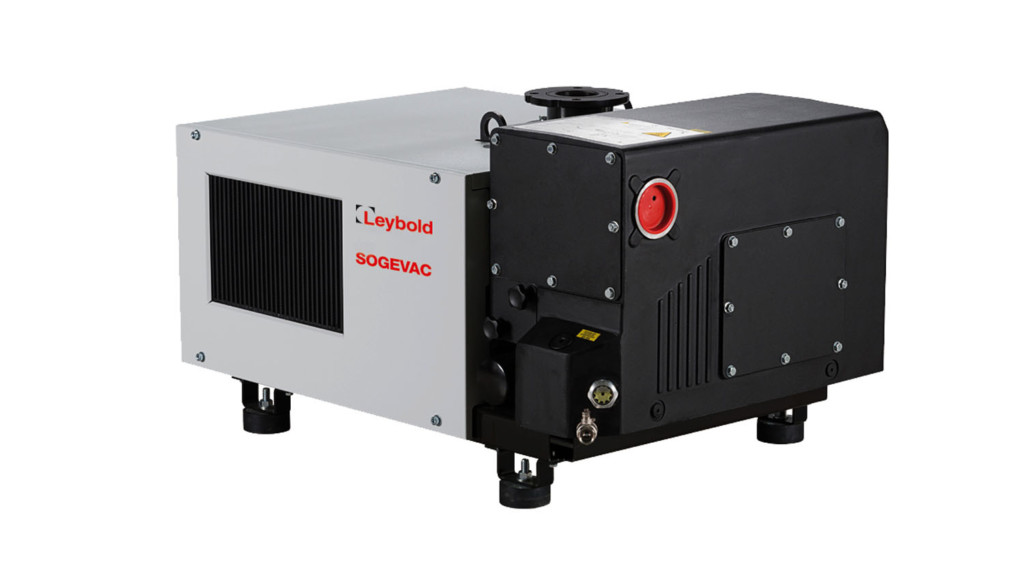

Die Leybold SOGEVAC SV 470 BF ist eine einstufige, ölgedichtete, wassergekühlte Drehschieber-Vakuumpumpe mit 400 m³/h bei 50 Hz und 470 m³/h bei 60 Hz Saugvermögen und einem Endtotaldruck von 0,08 mbar. Das Modell gehört nicht mehr zum aktuellen Leybold-Programm; die beiden Bestellnummern finden Sie hier zur Zuordnung. Für vorhandene Pumpen unterstützt Sie Ehrler & Beck mit Service und bei der Auswahl eines aktuellen Modells.

Anfrage zu diesem Produkt Weiterlesen

Saugvermögen 400 m³/h 50 Hz 470 m³/h 60 Hz
Enddruck 0,08 mbar
Motornennleistung 9,2 kW 50 Hz 10,5 kW 60 Hz

Verfügbare Varianten
Variante	Teilenummer
3Ph 230/400 V 50 Hz und 460 V 60 Hz; Europa-Motor (ausgewählt)	960757V
3Ph 230/400 V 50/60 Hz und 460 V 60 Hz; Weltmotor	960758V

Leybold SOGEVAC SV 470 BF – Auslaufmodell

Die SOGEVAC SV 470 BF gehört nicht mehr zum aktuellen Leybold-Programm. Einen direkten Nachfolger weist Leybold in seinen aktuellen Unterlagen nicht aus. Im Programm von Ehrler & Beck kommt die SOGEVAC SV 630 B in ihren wassergekühlten BF-Ausführungen der SV 470 BF am nächsten. Das Saugvermögen beträgt 400 m³/h bei 50 Hz und 470 m³/h bei 60 Hz (Nennsaugvermögen 470 m³/h bzw. 570 m³/h). Die wassergekühlte Pumpe erreicht 0,08 mbar ohne Gasballast und misst 1305 × 863 × 733 mm. Die technischen Daten stammen aus dem Leybold-Gesamtkatalog 2018 und der Leybold-Broschüre zur SV 470 B(F) und SV 570 B(F).

Bestellnummern der SOGEVAC SV 470 BF

Leybold führte die SOGEVAC SV 470 BF unter zwei Bestellnummern: 960757V mit Europa-Motor (9,2 kW bei 50 Hz, 10,5 kW bei 60 Hz) und 960758V mit Weltmotor für weitere Spannungen (11 kW bei 50 Hz, 13,2 kW bei 60 Hz).

Saugvermögen 50Hz	400
Saugvermögen 60Hz	470
Enddruck	0,08
Motornennleistung 50Hz	9,2
Motornennleistung 60Hz	10,5
Länge	130,5
Breite	86,3
Höhe	73,3
Anschlussflansch Eingang	G 3" (US-Ausführung: NPT 3")
Anschlussflansch Ausgang	G 3" (US-Ausführung: NPT 3")
Schallpegel	72 dB(A)
Kühlungsart	Wasserkühlung
Öltyp	LEYBONOL LVO 130

Zusätzliche technische Daten

Technische Daten	Wert
Nennsaugvermögen	470 m³/h (50 Hz) / 570 m³/h (60 Hz)
Saugvermögen nach DIN 28400	400 m³/h (50 Hz) / 470 m³/h (60 Hz)
Endtotaldruck ohne Gasballast	0,08 mbar
Endtotaldruck mit einem Gasballastventil	0,7 mbar
Endtotaldruck mit zwei Gasballastventilen	2,0 mbar
Motorleistung Europa-Motor	9,2 kW (50 Hz) / 10,5 kW (60 Hz)
Motorleistung Weltmotor	11 kW (50 Hz) / 13,2 kW (60 Hz)
Nenndrehzahl 50 / 60 Hz	820 / 1000 min⁻¹
Kühlung	Wasser
Kühlwasserdruck min. / max.	2 / 8 bar
Ölfüllung	20 bis 21 l
Standardschmierstoff	LEYBONOL LVO 130
Geräuschpegel	72 dB(A) (50 Hz und 60 Hz)
Gewicht mit Ölfüllung	480 kg (50 Hz) / 550 kg (60 Hz)
Anschluss Saugseite	G 3" (US-Ausführung: NPT 3")
Anschluss Auslassseite	G 3" (US-Ausführung: NPT 3")
Abmessungen (L x B x H)	1305 x 863 x 733 mm
Zulässige Umgebungstemperatur	12 bis 40 °C
