LRP 1000 VSD+Saugvermögen 1.050 m³/hEnddruck 25 mbar
Edwards ELR1050i Standard, Plattenwärmetauscher
Auslaufmodell Dieses Modell gehört nicht mehr zum aktuellen Programm des Herstellers.
Aktuelle Alternative: LRP 1000 VSD+

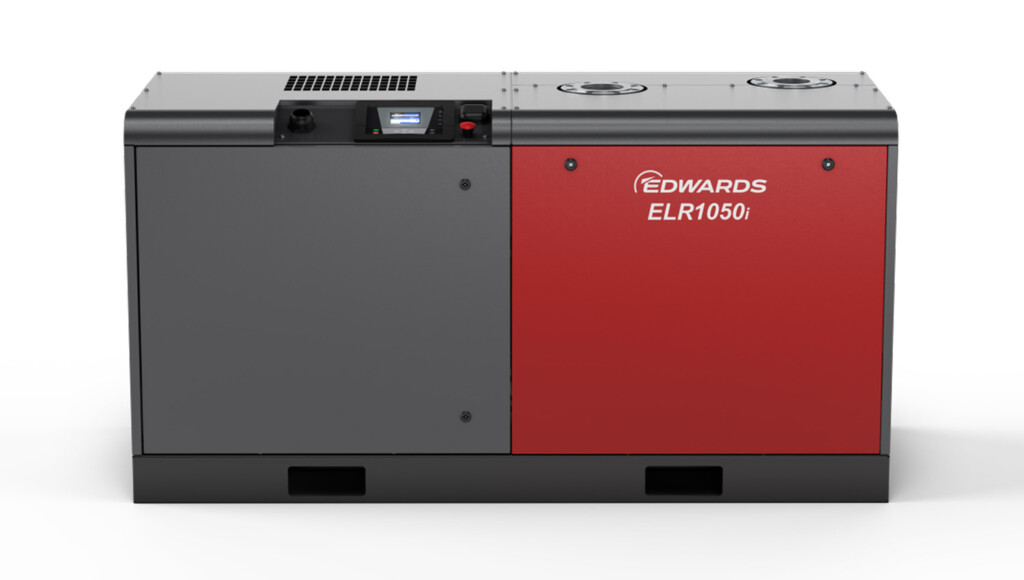

Die Edwards ELR1050i ist eine einstufige, drehzahlgeregelte Flüssigkeitsring-Vakuumpumpe mit 1050 m³/h Nennsaugvermögen (trocken) und 25 mbar Enddruck. Das Modell gehört nicht mehr zum aktuellen Edwards-Programm. Die beiden Bestellnummern finden Sie hier zur Zuordnung. Für vorhandene Pumpen unterstützt Sie Ehrler & Beck mit Service und bei der Auswahl eines aktuellen Modells.
Anfrage zu diesem Produkt Weiterlesen
- Saugvermögen 1.050 m³/h 50 Hz 1.050 m³/h 60 Hz
- Enddruck 25 mbar
- Motornennleistung 37 kW 50 Hz 37 kW 60 Hz
| Variante | Teilenummer |
|---|---|
| Standard, Plattenwärmetauscher (ausgewählt) | A75167102 |
| Heavy Duty, Edelstahlausführung, Rohrbündelwärmetauscher | A75167112 |
Edwards ELR1050i – Auslaufmodell
Die ELR1050i gehört nicht mehr zum aktuellen Edwards-Programm; einen Nachfolger weist Edwards in seinen aktuellen Unterlagen nicht aus. Im Programm von Ehrler & Beck hat die Atlas Copco LRP 1000 VSD+ dasselbe Nennsaugvermögen, denselben Enddruck und dieselbe Motornennleistung wie die ELR1050i. Die ELRi ist eine einstufige Flüssigkeitsring-Vakuumpumpe mit vollständiger Rückgewinnung der Betriebsflüssigkeit, geliefert als anschlussfertige Einheit unter einer Haube in Schutzart IP 54. Zwei Frequenzumrichter regeln den Hauptmotor und die Umwälzpumpe, die Steuerung hält den eingestellten Vakuum-Sollwert. Laut Broschüre erreicht die ELR1050i ein Nennsaugvermögen von 1050 m³/h (trocken) und 1140 m³/h (gesättigt) bei einem Enddruck von 25 mbar absolut; die installierte Motornennleistung beträgt 37 kW. Die Einheit misst 1950 × 810 × 1020 mm (B × T × H) und wiegt trocken 900 kg. Die technischen Daten stammen aus der Edwards-Broschüre „ELRi Series – Intelligent Liquid Ring Vacuum Pumps“ (Publikation 3602 700 0 01, 2020).Bestellnummern der ELR1050i
Edwards führte die ELR1050i in zwei Ausführungen: A75167102 (Standard, mit Plattenwärmetauscher) und A75167112 (Heavy Duty in Edelstahlausführung, mit Rohrbündelwärmetauscher für korrosive und verschmutzte Anwendungen).| Saugvermögen 50Hz | 1.050 |
|---|---|
| Saugvermögen 60Hz | 1.050 |
| Enddruck | 25 |
| Motornennleistung 50Hz | 37 |
| Motornennleistung 60Hz | 37 |
| Gewicht | 900 |
| Länge | 195 |
| Breite | 81 |
| Höhe | 102 |
| Anschlussflansch Eingang | DN 100 PN 10 |
| Anschlussflansch Ausgang | DN 100 PN 10 |
| Kühlungsart | Wasserkühlung |
| Öltyp | Ölfrei |
Zusätzliche technische Daten
| Technische Daten | Wert |
|---|---|
| Nennsaugvermögen, trocken | 1050 m³/h |
| Nennsaugvermögen, gesättigt | 1140 m³/h |
| Enddruck (absolut) | 25 mbar |
| Installierte Motornennleistung | 37 kW |
| Antrieb | drehzahlgeregelt, Frequenzumrichter für Hauptmotor und Umwälzpumpe |
| Bauart | einstufig, vollständige Rückgewinnung der Betriebsflüssigkeit |
| Abmessungen B × T × H | 1950 × 810 × 1020 mm |
| Einlass / Auslass | DN 100 PN 10 nach EN 1092-1 |
| Flüssigkeitsfüllung / manueller Ablass | G 1/2" Innengewinde |
| Überlauf | G 1/2" Innengewinde |
| Kühlwasser Ein- / Auslass | G 1" (ISO 228-1) |
| Trockengewicht | 900 kg |
| Haube | Schutzart IP 54 |
| Datenquelle | Edwards-Broschüre „ELRi Series“, Publikation 3602 700 0 01 (2020) |
