RUVAC Serie (LEYBOLD)
RUVAC WA / WAU
Die RUVAC WA Roots trockenverdichtenden Vakuumpumpen sind Pumpen bei denen kein Schmierstoff mit dem zu pumpenden Medium in Berührung kommt und somit das erzeugte Vakuum nicht durch Kohlenwasserstoffe kontaminiert werden kann. Die Dichtungen sind aus FPM.
RUVAC WS / WSU
Der Antrieb der Wälzkolbenvakuumpumpen der Baureihen RUVAC WS erfolgt über luft- oder wassergekühlte Spaltrohrmotoren. Ein optionaler Frequenzumrichter ist so auf die Pumpe abgestimmt, dass eine mechanische Überlastung ausgeschlossen wird. Bei zu großer Druckdifferenz wird automatisch die Drehzahl der Pumpe verringert, bis ihre Belastung im zulässigen Bereich liegt. Die RUVAC WSU Varianten sind zusätzlich mit einer integrierten Druckausgleichleitung und einem Druckdifferenz-Ventil versehen. Die Pumpen dieser Reihen werden standardmäßig mit senkrechter Förderrichtung ausgeliefert.
RUVAC WH / WHU
Die RUVAC WH / WHU-Reihe ist mit einem hermetisch dichten Motor ohne Wellendichtungen und mit integrierter Wasserkühlung ausgestattet. Daneben verfügt sie über eine Spülgas-Option und ist damit zum Fördern korrosiver und toxischer Gase geeignet. Die Modellvarianten RUVAC WHU verfügen zusätzlich über eine integrierte Umwegleitung mit neu entwickelter Steuerklappe. Damit können die Pumpen bei Atmosphärendruck gestartet werden und die Auspumpzeiten im Kurztaktzyklus erkürzen sich erheblich.
Vorteile für den Anwender
RUVAC WA/WAU
- Zwei luftgekühlte Baureihen, WA/WAU, mit jeweils vier Pumpengrößen
- Flexibilität mit kundenspezifischen Motoren für spezielle Spannungen und Konformität mit Explosionssicherheitsanforderungen
- Ausführungen mit ATEX Kat. 3i/o erhältlich. Alle WA(U)-Pumpen entsprechen der Norm ATEX Kat. 3i
- Einfache Wartung und einfacher Austausch von Wellendichtringen
- Integrierte Druckausgleichsleitung bei WAU-Modellen zum Schutz gegen Überlastung bei hohem Druck
- Umwandlung von vertikaler in horizontale Strömung vor Ort
RUVAC WS/WSU
- Zwei luftgekühlte Baureihen, WS/WSU, mit jeweils vier Pumpengrößen
- Hochgradig leckdichte, luftgekühlte Pumpen, die von einem luftgekühlten Spaltrohrmotor angetrieben werden
- Mit Mineralöl geschmiert (alternativ mit LVO 400)
- Übertemperaturschalter in der Statorspule des Motors
- Alle Elastomerdichtungen aus FPM (FKM)/Viton
- Integrierte Druckausgleichsleitung mit Differenzdruckventil verhindert Überlastung bei WSU-Modell (optional)
- Mit einem Frequenzwandler können die Pumpen RUVAC WS 251 bis 2001 mit 20 bis 100 Hz betrieben werden
RUVAC WH/WHU
- Störungsfreier Betrieb mit giftigen oder korrosiven Medien durch hermetisch abgedichteten Motor
- Kompaktes Design mit minimalem Platzbedarf
- Keine Wellendichtringe zur Atmosphäre, daher hohe Zuverlässigkeit, lange Wartungsintervalle und keine Ölleckagen
- Einfache Systemintegration
- Optionaler Frequenzwandler für hohe Saugvermögen von bis zu 9.800 m³/h bei 70 Hz
- Niedrigere Energiekosten dank innovativer Motortechnologie
- Integriertes Wasserkühlsystem für den Einbau in klimatisierte Produktionsstätten
RUVAC WA 251 Vakuumpumpe
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Nennsaugvermögen | 253 m³/h | 304 m³/h |
| Endtotaldruck | 8 x 10-4 mbar | |
| Motorleistung | 1,1 kW | 1,1 kW |
RUVAC WA 501 Vakuumpumpe
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Nennsaugvermögen | 505 m³/h | 606 m³/h |
| Endtotaldruck | 4 x 10-2 mbar | |
| Motorleistung | 2,2 kW | 2,2 kW |

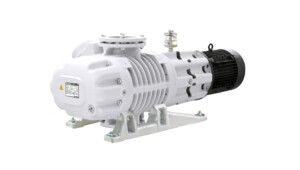

RUVAC WA 1001 Vakuumpumpe
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Nennsaugvermögen | 1000 m³/h | 1200 m³/h |
| Endtotaldruck | 0,04 mbar | |
| Motorleistung | 4,0 kW | 4,0 kW |
RUVAC WA 2001 Vakuumpumpe
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Nennsaugvermögen | 2050 m³/h | 2460 m³/h |
| Endtotaldruck | 0,04 mbar | |
| Motorleistung | 7,5 kW | 7,5 kW |
RUVAC WAU 251 Vakuumpumpe
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Nennsaugvermögen | 253 m³/h | 304 m³/h |
| Endtotaldruck | 8 x 10-4 mbar | |
| Motorleistung | 1,1 kW | 1,1 kW |
RUVAC WAU 501 Vakuumpumpe
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Nennsaugvermögen | 505 m³/h | 606 m³/h |
| Endtotaldruck | 4 x 10-2 mbar | |
| Motorleistung | 2,2 kW | 2,2 kW |
RUVAC WAU 1001 Vakuumpumpe
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Nennsaugvermögen | 1000 m³/h | 1200 m³/h |
| Endtotaldruck | 0,04 mbar | |
| Motorleistung | 4,0 kW | 4,0 kW |
RUVAC WAU 2001 Vakuumpumpe
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Nennsaugvermögen | 2050 m³/h | 2460 m³/h |
| Endtotaldruck | 0,04 mbar | |
| Motorleistung | 7,5 kW | 7,5 kW |
RUVAC WSU 251 Vakuumpumpe
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Nennsaugvermögen | 253 m³/h | 304 m³/h |
| Endtotaldruck | 8 x 10-4 mbar | |
| Motorleistung | 1,1 kW | 1,4 kW |
RUVAC WSU 501 Vakuumpumpe
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Nennsaugvermögen | 505 m³/h | 606 m³/h |
| Endtotaldruck | 0,04 mbar | |
| Motorleistung | 2,2 kW | 2,4 kW |
RUVAC WSU 1001 Vakuumpumpe
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Nennsaugvermögen | 1000 m³/h | 1200 m³/h |
| Endtotaldruck | 0,04 mbar | |
| Motorleistung | 4,0 kW | 4,4 kW |
RUVAC WSU 2001 Vakuumpumpe
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Nennsaugvermögen | 2050 m³/h | 2460 m³/h |
| Endtotaldruck | 0,04 mbar | |
| Motorleistung | 7,5 kW | 8,5 kW |
RUVAC WS 251 Vakuumpumpe
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Nennsaugvermögen | 253 m³/h | 304 m³/h |
| Endtotaldruck | 8 x 10-4 mbar | |
| Motorleistung | 1,1 kW | 1,4 kW |
RUVAC WS 501 Vakuumpumpe
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Nennsaugvermögen | 505 m³/h | 606 m³/h |
| Endtotaldruck | 0,04 mbar | |
| Motorleistung | 2,2 kW | 2,4 kW |

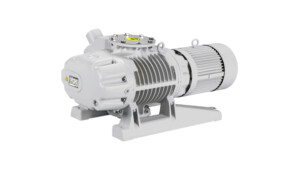

RUVAC WS 1001 Vakuumpumpe
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Nennsaugvermögen | 1000 m³/h | 1200 m³/h |
| Endtotaldruck | 0,04 mbar | |
| Motorleistung | 4,0 kW | 4,4 kW |
RUVAC WS 2001 Vakuumpumpe
| Bezeichnung | Wert | |
| Frequenz | 50 Hz | 60 Hz |
| Nennsaugvermögen | 2050 m³/h | 2460 m³/h |
| Endtotaldruck | 0,04 mbar | |
| Motorleistung | 7,5 kW | 8,5 kW |
RUVAC WH 700 Vakuumpumpe
| Bezeichnung | Wert | |||
| Frequenz | 50 Hz | 60 Hz | 80 Hz | 120 Hz |
| Nennsaugvermögen | 710 m³/h | 860 m³/h | 1150 m³/h | 1730 m³/h |
| Max. zulässige Druckdifferenz | 75 mbar | 65 mbar | 50 mbar | 30 mbar |
| Nenn-Leistungsaufnahme | 3,5 kW | |||
RUVAC WH 2500 Vakuumpumpe
| Bezeichnung | Wert | |||
| Frequenz | 50 Hz | 60 Hz | 80 Hz | 100 Hz |
| Nennsaugvermögen | 2500 m³/h | 3000 m³/h | 4000 m³/h | 5000 m³/h |
| Max. zulässige Druckdifferenz | 50 – 75 mbar | 40 – 60 mbar | 30 – 40 mbar | 20 mbar |
| Nenn-Leistungsaufnahme | 11,0 kW | |||
RUVAC WH 4400 Vakuumpumpe
| Bezeichnung | Wert | ||
| Frequenz | 50 Hz | 60 Hz | 80 Hz |
| Nennsaugvermögen | 4400 m³/h | 5280 m³/h | 7040 m³/h |
| Max. zulässige Druckdifferenz | 30 – 45 mbar | 20 – 30 mbar | 8 – 12 mbar |
| Nenn-Leistungsaufnahme | 11,0 / 15,0 kW | ||

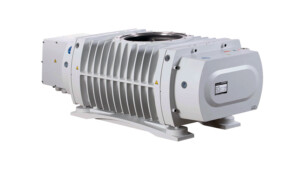

RUVAC WH 7000 Vakuumpumpe
| Bezeichnung | Wert | ||
| Frequenz | 50 Hz | 60 Hz | 80 Hz |
| Nennsaugvermögen | 7000 m³/h | 8000 m³/h | 9800 m³/h |
| Max. zulässige Druckdifferenz | 20 – 30 mbar | 14 – 21 mbar | 11 – 14 mbar |
| Nenn-Leistungsaufnahme | 11,0 / 15,0 kW | ||
