Flüssigkeitsring-Vakuumpumpen

L-Serie von Elmo Rietschle

Die L-Serie von Elmo Rietschle umfasst kompakte und robuste Flüssigkeitsring-Vakuumpumpen für anspruchsvolle, insbesondere feuchte Prozesse. Hochwertige Materialien wie Edelstahl und Keramik sorgen für hohe Korrosionsbeständigkeit, zuverlässigen Betrieb und konstante Leistung auch unter schwierigen Bedingungen.

20 Modelle ansehenAnfrage stellen

  • 20Modelle
  • 5Serien
  • 33mbar Enddruck
  • 0,3–12,4kW Motornennleistung bei 50 Hz

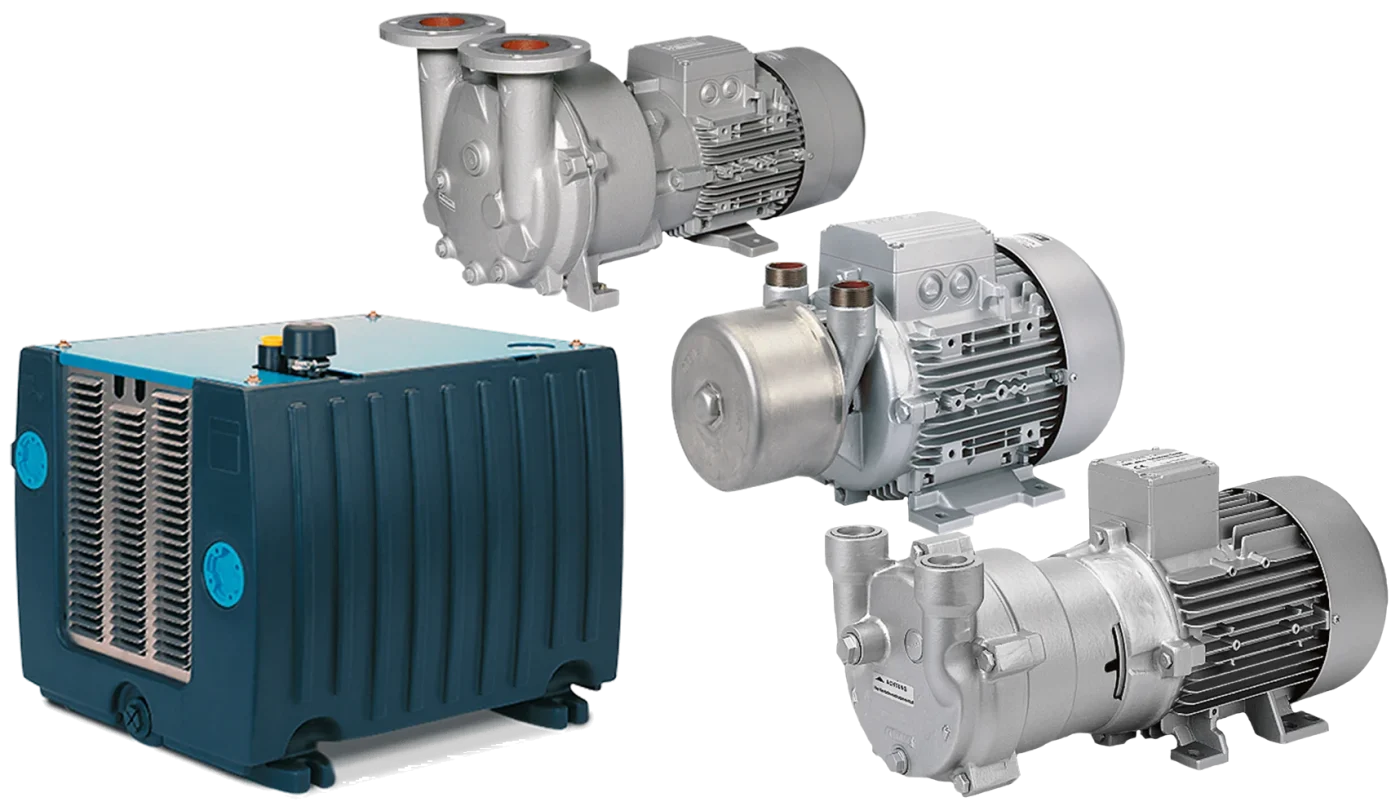

L-Serie von Elmo Rietschle

Produktübersicht

Produkte der L-Serie von Elmo Rietschle

Mit den Filtern links grenzen Sie die Modelle nach ihren Kennwerten ein. Jede Zeile führt zum Modell mit technischen Daten und Varianten.

L-BL2 Serie 7 Modelle

L-BL2 2BL2 041Enddruck Motornennleistung 0,85 kW 50 Hz1,15 kW 60 HzVarianten 4
L-BL2 2BL2 061Enddruck Motornennleistung 1,4 kW 50 Hz1,8 kW 60 HzVarianten 4
L-BL2 2BL2 101Enddruck Motornennleistung 2,4 kW 50 Hz3,5 kW 60 HzVarianten 4
L-BL2 2BL2 141Enddruck Motornennleistung 3,4 kW 50 Hz4,6 kW 60 HzVarianten 4
L-BL2 2BL2 251Enddruck Motornennleistung 4,2 kW 50 Hz5,6 kW 60 HzVarianten 4
L-BL2 2BL2 281Enddruck Motornennleistung 5,5 kW 50 Hz7,2 kW 60 HzVarianten 4
L-BL2 2BL2 341Enddruck Motornennleistung 7 kW 50 Hz9,7 kW 60 HzVarianten 4

L-BV2 Serie 4 Modelle

L-BV2 2BV2 060Enddruck 33 mbarMotornennleistung 0,88 kW 50 Hz1,25 kW 60 HzVarianten 5
L-BV2 2BV2 061Enddruck 33 mbarMotornennleistung 1,5 kW 50 Hz2 kW 60 HzVarianten 5
L-BV2 2BV2 070Enddruck 33 mbarMotornennleistung 2,6 kW 50 Hz3,5 – 3,7 kW 60 HzVarianten 5
L-BV2 2BV2 071Enddruck 33 mbarMotornennleistung 4 kW 50 Hz6,1 kW 60 HzVarianten 5

L-BV3 Serie 1 Modell

L-BV3 2BV3 151Enddruck 33 mbarMotornennleistung 0,3 kW 50 Hz0,4 kW 60 HzVarianten 2

L-BV5 Serie 5 Modelle

L-BV5 2BV5 110Enddruck 33 mbarMotornennleistung 4,2 kW 50 Hz5,6 kW 60 HzVarianten 4
L-BV5 2BV5 111Enddruck 33 mbarMotornennleistung 5,5 kW 50 Hz7,2 kW 60 HzVarianten 4
L-BV5 2BV5 121Enddruck 33 mbarMotornennleistung 7 kW 50 Hz9,7 kW 60 HzVarianten 4
L-BV5 2BV5 131Enddruck 33 mbarMotornennleistung 10,5 kW 50 Hz14,7 kW 60 HzVarianten 4
L-BV5 2BV5 161Enddruck 33 mbarMotornennleistung 12,4 kW 50 Hz16 kW 60 HzVarianten 4

L-BV7 Serie 3 Modelle

L-BV7 2BV7 060Enddruck 33 mbarMotornennleistung 0,85 kW 50 Hz1,15 kW 60 HzVarianten 4
L-BV7 2BV7 070Enddruck 33 mbarMotornennleistung 2,4 kW 50 Hz3,5 kW 60 HzVarianten 4
L-BV7 2BV7 071Enddruck 33 mbarMotornennleistung 3,4 kW 50 Hz4,6 kW 60 HzVarianten 4

Über die Serie

Merkmale und Vorteile der L-Serie

Die Serie im Überblick

Die verstärkten Wellen und langlebigen Lager ermöglichen einen wartungsarmen und kosteneffizienten Betrieb. Eine spezielle Keramik-Innenbeschichtung reduziert Verkalkungen und trägt zu einer langen Lebensdauer sowie stabilen Pumpenleistung bei.

Die L-Serie ist mit 50/60-Hz-Motoren, IP55-Schutzart und internationalen Zertifizierungen für den weltweiten Einsatz ausgelegt. Je nach Baugröße sind auch ATEX-zertifizierte Ausführungen erhältlich.

Mit der L-Serie bietet Elmo Rietschle eine bewährte Baureihe von Flüssigkeitsring-Vakuumpumpen, die für zuverlässigen Betrieb, konstante Vakuumleistung und lange Lebensdauer entwickelt wurde. Das bewährte Flüssigkeitsringprinzip ermöglicht eine zuverlässige Vakuumerzeugung und einen wirtschaftlichen Betrieb in zahlreichen industriellen Anwendungen, insbesondere bei feuchten Prozessen. Dank der robusten Konstruktion und korrosionsbeständiger Werkstoffe bietet die L-Serie eine zuverlässige Lösung für anspruchsvolle Vakuumprozesse.

Zuverlässige Vakuumleistung

Die L-Serie von Elmo Rietschle nutzt das bewährte Flüssigkeitsringprinzip und bietet eine zuverlässige und konstante Vakuumerzeugung für unterschiedlichste industrielle Anwendungen, auch bei feuchten Gasen und Dämpfen.

Robust und Langlebig

Die robuste Konstruktion mit verstärkten Wellen und langlebigen Lagern sorgt für eine lange Lebensdauer und einen zuverlässigen Dauerbetrieb. Der Flüssigkeitsring übernimmt gleichzeitig Abdichtung und Wärmeabfuhr.

Vielseitig Einsetzbar

Die L-Serie ist in verschiedenen Baugrößen und Ausführungen erhältlich und lässt sich flexibel an unterschiedliche Prozessanforderungen anpassen. Sie eignet sich besonders für industrielle Vakuumsysteme, Verpackung, Materialhandling, Druck- und allgemeine Prozessanwendungen.

Arbeitsprinzip

Die L-Serie von Elmo Rietschle arbeitet nach dem bewährten Flüssigkeitsringprinzip. Ein exzentrisch im Gehäuse gelagertes Laufrad versetzt die Betriebsflüssigkeit – in der Regel Wasser – in Rotation, sodass sich an der Gehäusewand ein umlaufender Flüssigkeitsring bildet. Zwischen den Schaufeln des Laufrads und dem Ring entstehen Kammern, die sich bei jeder Umdrehung vergrößern und wieder verkleinern: Das Gas wird angesaugt, verdichtet und zusammen mit einem Teil der Flüssigkeit ausgestoßen.

Der Flüssigkeitsring dichtet die Kammern ab und nimmt die Verdichtungswärme auf. Im Verdichtungsraum berühren sich keine Metallteile, und es wird dort kein Öl benötigt. Deshalb eignet sich die Technologie besonders für feuchte Gase, Dämpfe und Prozesse mit Flüssigkeitsanteilen.

Die robuste Konstruktion und das bewährte Prinzip sorgen für einen zuverlässigen und langlebigen Betrieb bei gleichzeitig überschaubarem Wartungsaufwand. Je nach Modell und Ausführung können die Pumpen an unterschiedliche industrielle Prozessanforderungen angepasst werden.

Die L-Serie eignet sich für zahlreiche industrielle Anwendungen, bei denen zuverlässige Vakuumerzeugung, hohe Betriebssicherheit und ein wirtschaftlicher Dauerbetrieb gefordert sind.

Das Funktionsprinzip zeigt die Technologieseite mit einer interaktiven Zeichnung: Flüssigkeitsring-Vakuumpumpen.

Standard-Betriebsbedingungen und -Leistungen

  • Umgebungstemperatur: 0 bis 40 °C, je nach Modell und Ausführung
  • Baureihen: L-BV2, L-BV3, L-BV5, L-BV7 und L-BL2
  • Für feuchte Prozesse mit Dämpfen und kondensierbaren Gasen konzipiert

Häufige Fragen

Fragen zur L-Serie von Elmo Rietschle

Welche Modelle umfasst die L-Serie von Elmo Rietschle?
Der Katalog von Ehrler & Beck führt 20 Modelle der Serie. Die Produktübersicht nennt jedes Modell mit seinen Kennwerten und der Zahl seiner Varianten; die Modellseite zeigt die technischen Daten.
Welchen Enddruck erreichen die Modelle der Serie?
Der Enddruck beträgt 33 mbar. Maßgeblich sind die Angaben auf der Seite des jeweiligen Modells.
Wie funktioniert die Technik der Serie?
Die Serie gehört zum Bereich Flüssigkeitsring-Vakuumpumpen. Die Technologieseite erklärt das Funktionsprinzip mit einer interaktiven Zeichnung und nennt alle Serien dieser Technik.
Liefert Ehrler & Beck Ersatzteile und Service für die L-Serie von Elmo Rietschle?
Ja. Ehrler & Beck liefert die Modelle der Serie sowie Ersatzteile und Zubehör und übernimmt Wartung und Reparatur. Für ein Angebot genügt eine Anfrage mit Modell oder Teilenummer.

Welches Modell passt zu Ihrem Prozess?

Nennen Sie uns das geförderte Gas, den Arbeitsdruck und die benötigte Fördermenge – wir beraten Sie zu Auswahl, Ersatzteilen und Service.
