C-VLR 150 Vakuumpumpe
C-VLR 150 Vakuumpumpe bietet an Geringer Wartungsaufwand, integrierte Luft-Kühlung ohne zusätzliche Medien. Die Flanschmotoren entsprechen DIN EN 60034 und sind in Schutzart IP 55 und Isolationsklasse F ausgeführt.
Hersteller: Elmo Rietschle
Serie: C-VLR Serie
Technologie: Klauen-Vakuumpumpen
Bestellnummer: 1026810115
| Frequenz | Hz | 50 | 60 |
| Saugvermögen | m³/h | 150 | 180 |
| Enddruck | mbar (abs.) | 100 | |
| Motorausführung | 3 ~ | 230 / 400 V ±10 % | 230 / 460 V ±10 % |
| Motorleistung | kW | 3,0 | 3,6 |
| Stromaufnahme | A | 10,0 / 5,75 | auf Anfrage |
| Motordrehzahl | min-1 | 2850 | 3450 |
| Mittlerer Schalldruckpegel | dB(A) | 79 | 82 |
| Max. Gewicht | kg | 124 | |
| Öleinfüllmenge (Getriebe) | l | 0,6 | |
Andere Technische Daten auf Anfrage
| Frequenz | Hz | 50 | 60 |
| Saugvermögen | m³/h | 150 | 180 |
| Enddruck | mbar (abs.) | 100 | |
| Motorausführung | 3 ~ | 230 / 400 V ±10 % | 230 / 460 V ±10 % |
| Motorleistung | kW | 3,0 | 4,8 |
| Stromaufnahme | A | 10,0 / 5,77 | 15,4 / 7,7 |
| Motordrehzahl | min-1 | 2900 | 3500 |
| Mittlerer Schalldruckpegel | dB(A) | 79 | 83 |
| Max. Gewicht | kg | 133 | |
| Öleinfüllmenge (Getriebe) | l | 0,6 | |
Andere Technische Daten auf Anfrage

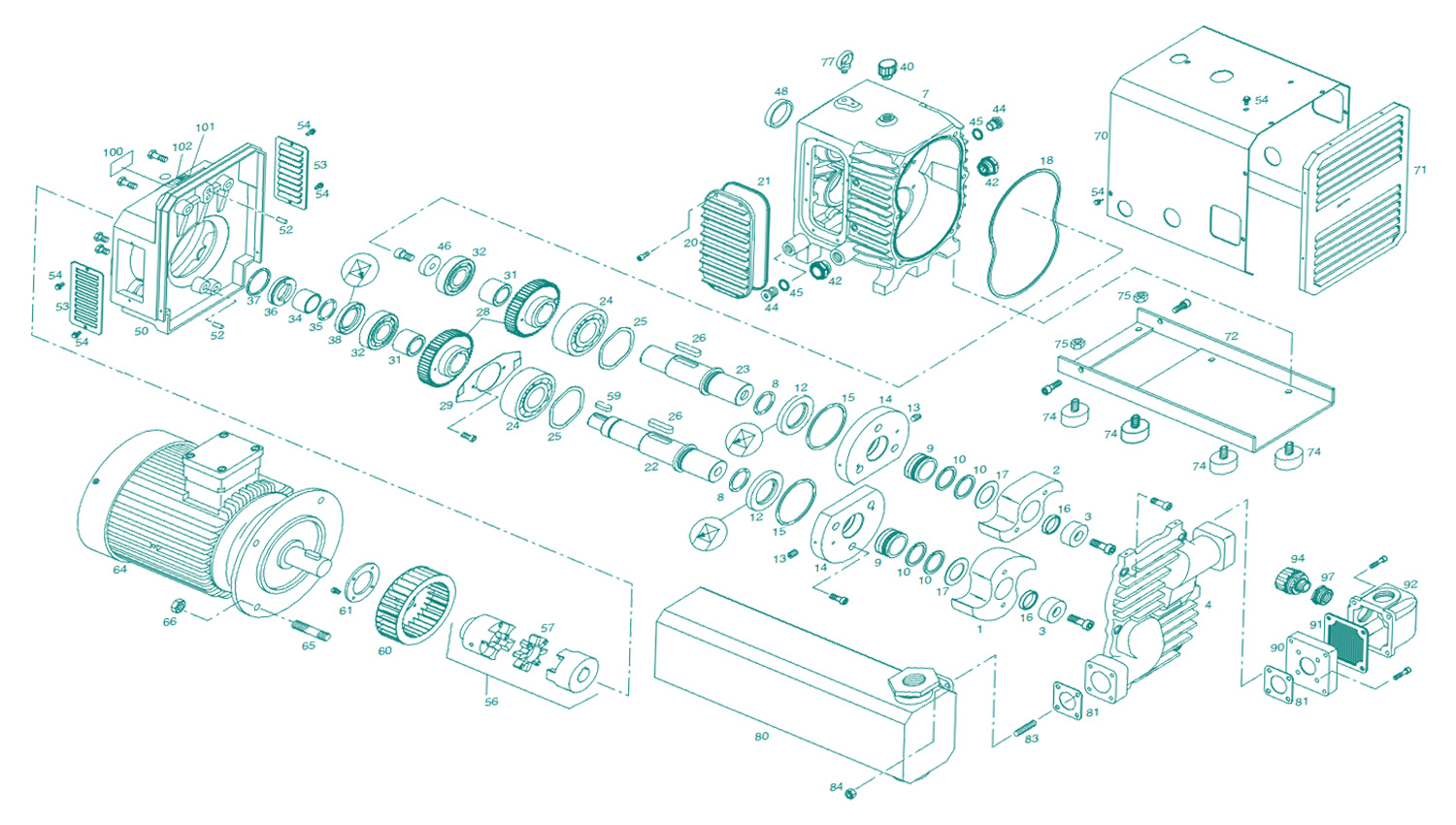

C-VLR 150 – 1026810115
| Pos# | Artikelnummer | Bezeichnung | Menge |
| 7201706000 | OEL SYNT.GP 150 GE-LU150 1L KANNE | 1 | |
| 1027330104 | DLR/VLR150 REPARATURSATZ | 1 | |
| 1 | 5286180000 | ROTOR 1 | 1 |
| 2 | 5286190000 | ROTOR 2 | 1 |
| 3 | 5286210000 | DECKEL D45X 23 | 2 |
| 4 | 5286090000 | DECKEL-B DLR / VLR 150 | 1 |
| 7 | 5286100000 | GEHAEUSE DLR / VLR 150 | 1 |
| 8 | 7062630000 | O-RING 35,00X 2,50 VITON | 2 |
| 9 | 5286200000 | HUELSE 40X 50X 32,8 | 2 |
| 10 | 7313770000 | KOLBENRING R50,0X3,0 SH P GG DIN 34118 | 4 |
| 12 | 6047050000 | WDR A 50X 68X 8 83 BAUM X7 VITON | 2 |
| 13 | 6160710000 | GEWSTIFT ISO4026 M 6 X 10 45H | 2 |
| 14 | 5286160100 | FLANSCH -0,02/-0,04 | 2 |
| 15 | 7065790000 | O-RING 80,00X 2,00 VITON | 2 |
| 16 | 6227350000 | KON-SPANNELEM 40/45 D22 RFN 8006 | 2 |
| 17 | 5274720000 | DISTANZRING 40,0X 50,0 | 2 |
| 18 | 7065820000 | O-RING 233,00X 3,00 FKM 80SHORE A | 1 |
| 20 | 5286120000 | DECKEL | 1 |
| 21 | 7065850000 | O-RING 175,00X 2,00 FKM80SHORE A VITON | 1 |
| 22 | 5286130000 | WELLE TREIBEND | 1 |
| 23 | 5286140000 | WELLE GETRIEBEN | 1 |
| 24 | 6022870000 | LAGER 2R.SCHRÄGKUGEL 3208 40X80X30,2 | 2 |
| 25 | 6220530000 | KUG AUSGSCH 79,0X71,0X0,60 FEDERST | 2 |
| 26 | 6280720000 | PASSFEDER DIN6885 A12H6X 8X 50 ST 60 | 2 |
| 28 | 5294050000 | STIRNRAD GERADE VERZAHNT | 2 |
| 29 | 5286410000 | SCHLEUDERSCHEIBE | 1 |
| 31 | 5286440000 | DISTANZBUCHSE | 2 |
| 32 | 6021790000 | LAGER RILLENKUGEL 6207 35X72X17 | 2 |
| 34 | 6000600000 | INNENRING FA INA 35X40X30 EGS | 1 |
| 35 | 7062620000 | O-RING 30,00X 2,50 VITON | 1 |
| 36 | 5286450000 | RING | 1 |
| 37 | 7064740000 | O-RING 68,00X 2,00 VITON | 1 |
| 38 | 6047180000 | WDR A 40X 52X 7 83 BAUM X7 3760 | 1 |
| 40 | 6407040000 | ENTLUEFTSSHR G3/8GR31GN552A STAND DICHT | 1 |
| 42 | 7250130000 | OELAUGE G3/4 6KT M. DICHTRING ALU | 1 |
| 44 | 6320110000 | SHR DIN908 G 3/8 5.8 PHOSPH | 1 |
| 45 | 7045630000 | DICHTRING A 17X 23,0X1,5 3/8″ CU | 1 |
| 46 | 5153740000 | SCHEIBE 10,5X45,0X 9,0 | 1 |
| 48 | 7065780000 | VERSCHLUSSKAPPE ø72X10 NBR | 1 |
| 50 | 5265810000 | VENTILATORGEHAEUSE | 1 |
| 52 | 6240660000 | ZYLSTIFT ISO8734 A10X30 ST GEHARTET | 2 |
| 53 | 5267050000 | LUFTLEITBLECH | 2 |
| 54 | 6121660000 | SHR M 5X 12 10.9 VERZ VERBUS RIPP | 14 |
| 56 | 3193030000 | KUPPLUNG ROTEX 28 1B/1 25/28 64 SHD | 1 |
| 57 | 7065170000 | KUPPLUNG ROTEX 28 Z-KRANZ 64 SHD | 1 |
| 59 | 6280490000 | PASSFEDER DIN6885 A 8X 7X 30 CK 45 GEH | 1 |
| 60 | 5303800000 | VENTILATOR 146 X 52 X LK54 ROLLGENIETET | 1 |
| 61 | 5275780000 | SCHEIBE 40,0X65,0X 5,0 | 1 |
| 64 | 8426870000 | B 5T2FF215F 3,00K50 230/400V | 1 |
| 65 | 6120300000 | SHR ISO4017 M12X 30 8.8 | 4 |
| 70 | 5284000000 | HAUBE DLR / VLR 150 | 1 |
| 71 | 5267030000 | FRONTTEIL DLR100-150KLR80-140 VLR100-251 | 1 |
| 72 | 5286470000 | BODENBLECH | 1 |
| 74 | 7101080000 | PUFFER SCHWINGMET. M10 50X30 IA 20L | 4 |
| 75 | 6180100000 | MU ISO4032 M10 8 | 4 |
| 77 | 6121060000 | SHR DIN580 M10 C15 VERZ | 1 |
| 80 | 7317850000 | SCHALLDÄMPFER DLR/VLR 100-150 | 1 |
| 81 | 5271100000 | DICHTUNG M. STRECKMETEINL ASBFR | 2 |
| 83 | 6161040000 | GEWSTIFT EN24766 M 5 X 20 | 4 |
| 84 | 6180070000 | MU ISO4032 M 8 8 | 4 |
| 86 | 6407380000 | STOPFEN 2″ | 1 |
| 90 | 5265950000 | ADAPTERPLATTE | 2 |
| 91 | 3192740000 | SIEB | 1 |
| 92 | 5265940000 | ANSCHLUSSKASTEN | 1 |
| 94 | 2077580000 | ZRV 25 (07) REGULIERVENT. 90% G1 | 1 |
| 97 | 6400840000 | REDNIPPEL 241 EN10242 R11/2-1 | 1 |
| 7316280000 | VAKUUMDICHT.FILTER FPV 02760 G 1 1/2 | 1 | |
| 6409080000 | BOGEN 40 EN10242 1/4 VERZ | 2 | |
| 6401320000 | BOGEN 3 EN10242 R11/2 | 1 | |
| 6401160000 | DOPPELNIPPEL EN10241 R11/2-100 | 1 | |
| 2098120000 | ZRK 40 (00) RUECKSCHLAGVENT. G 1 1/2 | 1 | |
| 5265950100 | ADAPTERPLATTE | 1 | |
| 8563360000 | VAKUUMSCHALTER VCM 101 -1- +0,1BAR | 1 | |
| 6100080000 | SHR ISO4762 M 5X 16 8.8 | 4 | |
| 6121930000 | SHR ISO4017 M 8X 25 10.9 | 1 | |
| 5299140000 | SCHEIBE 8,2X30,0X 8,0 | 1 | |
| 5113200000 | KLEBESCH VRV 1″ POLYESTER-FOLIE | 1 | |
| 5093300000 | VENTILGEHAEUSE | 1 | |
| 5093310000 | ANSCHLUSSTUECK | 1 | |
| 6140020000 | SHR ISO1207 M 3X 10 5.8 | 3 | |
| 6409090000 | MUFFE RED 246 EN10242 1/2- 1/4 VERZ | 1 | |
| 7160380000 | DRUCKFEDER 2,00X13,00X 33,0 STG6,0 FST | 1 | |
| 7160690000 | DRUCKFEDER 1,50X60,50X 40,0 STG15,5 FST | 1 | |
| 7062300000 | O-RING 55,00X 6,00 72 NBR/872 | 1 | |
| 7040630000 | DICHTRING A 33X 40,0X2,0 1″ FA | 1 | |
| 6200920000 | SCHEIBE 12,0X18,0X0,5 STAHL | 1 | |
| 5093290000 | DICHTUNG FLANSCH106X 86X1 ASBFR | 1 | |
| 6160090000 | GEWSTIFT EN24766 M 4 X 8 6.5 POLYAMID | 1 | |
| 5084060000 | VENTILEINSATZ 38X 5 | 1 | |
| 6120180000 | SHR ISO4017 M10X 30 8.8 | 1 | |
| 6104220000 | SHR ISO4762 M10X 30 8.8 | 6 | |
| 6104730000 | SHR DIN6912 M12X 30 NIED K SF 8.8 | 2 | |
| 6100600000 | SHR ISO4762 M 8X 30 8.8 | 6 | |
| 6100300000 | SHR ISO4762 M 6X 16 8.8 | 8 | |
| 6105450000 | SHR ISO4762 M10X 20 8.8 VERZ | 2 | |
| 6200140000 | SCHEIBE ISO7090 B13,0X24,0X2,5 STAHL | 4 | |
| 6100750000 | SHR ISO4762 M10X 35 8.8 | 2 | |
| 6100060000 | SHR ISO4762 M 5X 10 8.8 | 6 | |
| 6106560000 | SHR ISO4762 M10X 16 8.8 | 4 | |
| 6100570000 | SHR ISO4762 M 8X 20 8.8 | 8 | |
| 5084030000 | VENTILKOERPER G 1 SW 55X63 | 1 | |
| 5084040000 | SCHRAUBKNOPF R 1″ | 1 | |
| 5084050000 | VENTILTELLER Ø 36,0X 5 | 1 | |
| 4084080000 | R FEDERTELLER R 1″ SF | 1 | |
| 4084070000 | R DREHKNOPF R 1″ SF | 1 | |
| 6161480000 | GEWSTIFT EN24766 M 8 X 40 5.8 VERZ | 4 | |
| 3303030000 | VENTILKOERPER M. FEDERTELLER ZRV 25 | 1 | |
| 3303040000 | SCHRAUBKNOPF M. VENTIL- EINSATZ ZRV 25 | 1 | |
| 5093280000 | VENTILTELLER Ø 70,0 | 1 |
