MS- / TS- / MD- / TD-Serie (FPZ)

Die Laufräder von FPZ-Gebläsen sind aus einer Aluminiumlegierung und dynamisch ausgewuchtet. Alle Standard-FPZ-Gebläse werden mit eingebauten In-Outlet-Schalldämpfern geliefert, die dann an die verschiedenen Einsatzkonfigurationen angepasst werden können.
MS Gebläse = Ein Laufrad, einstufig
MD Gebläse = Ein Laufrad, zweistufig
TS Gebläse = Doppelflügelrad, einstufig
TD Gebläse = Doppelflügelrad, zweistufig
Zusätzlich zu den Standard-Seitenkanalverdichtern hat FPZ auch spezielle Konfigurationen entwickelt, die es der Maschine ermöglichen, sich an die verschiedensten Industrien anzupassen, in denen der Einsatz eines Gebläses erforderlich ist.

MD Gebläse

Einzelrad – zweistufig
Integral-Motor-Design-Versionen, Aluminium-Konstruktion, Kapazität bis zu 473 m³ / h (50 Hz) / 570 m³ / h (60 Hz), Umgebungstemperatur von -15 bis + 40 ° C
Zweipolige Elektromotoren, Drehstrom-Asynchron, Isolationsklasse F – tropentauglich und Schutzart IP55.

Druckanwendungen:
Maximaler Durchfluss bis 570 m³ / h Maximaler Druck bis 750 mbar

Vakuumanwendungen:
Maximaler Durchfluss bis 570 m³ / h Maximaler Druck bis 500 mbar

FPZ Seitenkanal Gebläse

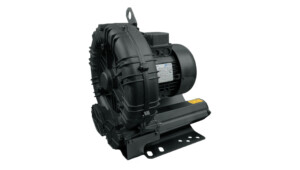

MS Gebläse

Einzelrad – einstufig
Integrierte Motor-Design-Versionen, Aluminiumkonstruktion, Kapazität bis zu 1022 m³ / h (50 Hz) / 1234 m³ / h (60 Hz), Umgebungstemperatur von -15 bis + 40 ° C
Zweipolige Elektromotoren, einphasig und dreiphasig asynchron, Isolationsklasse F- tropentauglich.

Druckanwendungen:
Maximaler Durchfluss bis 1234 m³ / h, Maximaler Druck bis 500 mbar

Vakuumanwendungen:
Maximaler Durchfluss bis 1234 m³ / h, Maximaler Druck bis 375 mbar

Zögern Sie nicht, uns für weitere Informationen zu kontaktieren:

e-mail: info@ehrler-beck.com

tel: +49 (0) 7159 / 4085-0

TD Gebläse

Doppelflügelrad – zweistufig
Integrierte Motor-Design-Versionen, Aluminiumkonstruktion, Kapazität bis zu 1007 m³ / h (50 Hz) / 1216 m³ / h (60 Hz), Umgebungstemperatur von -15 bis + 40 ° C
Zweipolige Elektromotoren, einphasig und dreiphasig asynchron, Isolationsklasse F – Tropicalized und IP55 Schutz.

Druckanwendungen:
Maximaler Durchfluss bis 1216 m³ / h Maximaler Druck bis 650 mbar

Vakuumanwendungen:
Maximaler Durchfluss bis 1216 m³ / h Maximaler Druck bis 500 mbar

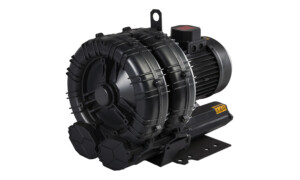

TS Gebläse

Doppelflügelrad – einstufig
Integral-Motor-Design-Versionen, Aluminium-Konstruktion, Kapazität bis zu 1985 m³ / h (50 Hz) / 2395 m³ / h (60 Hz), Umgebungstemperatur von -15 bis + 40 ° C
Zweipolige Elektromotoren, Drehstrom-Asynchron, Isolationsklasse F – tropentauglich und Schutzart IP55.
Druckanwendungen:
Maximaler Durchfluss bis 2395 m³ / h Maximaler Druck bis 450 mbar

Vakuumanwendungen:
Maximaler Durchfluss bis 2395 m³ / h Maximaler Druck bis 350 mbar

Gefunden 34 Ergebnisse
Seite 1 von 2

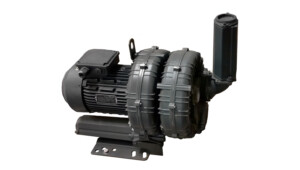

K04-TD Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 139 m³/h 168 m³/h
Druckdifferenz 175-275 / 175-400 mbar 140-300 / 140-350 mbar
Motorleistung 1,1 – 2,2 kW 1,3 – 2,55 kW


K05-TD Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 215 m³/h 259 m³/h
Druckdifferenz 240-400 / 240-475 mbar 210-400 / 210-425 mbar
Motorleistung 2,2 – 4,0 kW 2,55 – 4,6 kW


K06-TD Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 312 m³/h 376 m³/h
Druckdifferenz 275-400 / 275-550 mbar 225-400 / 225-525 mbar
Motorleistung 4,0 – 7,5 kW 4,6 – 8,7 kW


K07-TD Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 416 m³/h 502 m³/h
Druckdifferenz 325-425 / 325-575 mbar 275-450 / 275-650 mbar
Motorleistung 5,5 – 9,2 kW 6,3 – 12,7 kW


K08-TD Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 518 m³/h 625 m³/h
Druckdifferenz 235-450 / 235-550 mbar 180-475 / 180-490 mbar
Motorleistung 5,5 – 15,0 kW 6,3 – 17,4 kW


K09-TD Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 657 m³/h 793 m³/h
Druckdifferenz 300-450 / 300-650 mbar 240-475 / 240-650 mbar
Motorleistung 9,2 – 18,5 kW 10,6 – 21,5 kW


K10-TD Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 804 m³/h 970 m³/h
Druckdifferenz 325-500 / 325-600 mbar 275-500 / 275-525 mbar
Motorleistung 11,0 – 18,5 kW 12,7 – 21,5 kW


K11-TD Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 903 m³/h 1089 m³/h
Druckdifferenz 235 – 475 mbar 160 – 400 mbar
Motorleistung 11,0 – 18,5 kW 12,7 – 21,5 kW


K12-TD Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 1007 m³/h 1216 m³/h
Druckdifferenz 250 – 475 mbar 275 – 375 mbar
Motorleistung 15,0 – 22,0 kW 17,4 – 25,5 mbar


K05-TS Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 409 m³/h 493 m³/h
Druckdifferenz – vakuum / druck 115-225 / 115-250 mbar 90-210 / 90-210 mbar
Motorleistung 2,2 – 4,0 kW 2,55 – 4,6 kW


K06-TS Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 562 m³/h 679 m³/h
Druckdifferenz – vakuum / druck 130-250 / 130-300 mbar 100-250 / 100-275 mbar
Motorleistung 4,0 – 7,5 kW 4,6 – 8,7 kW


K07-TS Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 827 m³/h 998 m³/h
Druckdifferenz – vakuum / druck 150-300 / 150-350 mbar 110-300 / 110-300 mbar
Motorleistung 5,5 – 11,0 kW 6,3 – 12,7 kW


K08-TS Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 1006 m³/h 1214 m³/h
Druckdifferenz – vakuum / druck 100-325 / 100-380 mbar 60-325 / 60-325 mbar
Motorleistung 5,5 – 15,0 kW 6,3 – 17,4 kW


K09-TS Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 1325 m³/h 1599 m³/h
Druckdifferenz – vakuum / druck 145-325 / 145-360 mbar 110-275 / 110-275 mbar
Motorleistung 9,2 – 18,5 kW 10,6 – 21,5 kW


K10-TS Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 1539 m³/h 1857 m³/h
Druckdifferenz 160 – 275 mbar 125 – 260 mbar
Motorleistung 11,0 – 18,5 kW 12,7 – 21,5 kW


K11-TS Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 1764 m³/h 2129 m³/h
Druckdifferenz – vakuum / druck 100 – 275 mbar 105 – 220 mbar
Motorleistung 11,0 – 22,0 kW 17,4 – 25,5 kW


K12-TS Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 1985 m³/h 2395 m³/h
Druckdifferenz 150 – 200 mbar 140 mbar
Motorleistung 18,5 – 22,0 kW 25,5 kW

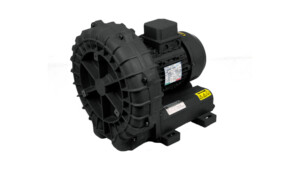

K07R-MD Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 181 m³/h 218 m³/h
Druckdifferenz – vakuum / druck 275-450 / 275-650 mbar 215-450 / 215-650 mbar
Motorleistung 2,2 – 5,5 kW 2,55 – 6,3 kW


K08R-MD Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 236 m³/h 285 m³/h
Druckdifferenz – vakuum / druck 250-450 / 250-650 mbar 180-450 / 180-650 mbar
Motorleistung 3,0 – 7,5 kW 3,45 – 8,7 kW


K09-MD Gebläse

Bezeichnung Wert
Frequenz 50 Hz 60 Hz
Volumenstrom 310 m³/h 374 m³/h
Druckdifferenz – vakuum / druck 285-475 / 285-725 mbar 200-475 / 200/725 mbar
Motorleistung 4,0 – 9,2 kW 4,6 – 10,6 kW
